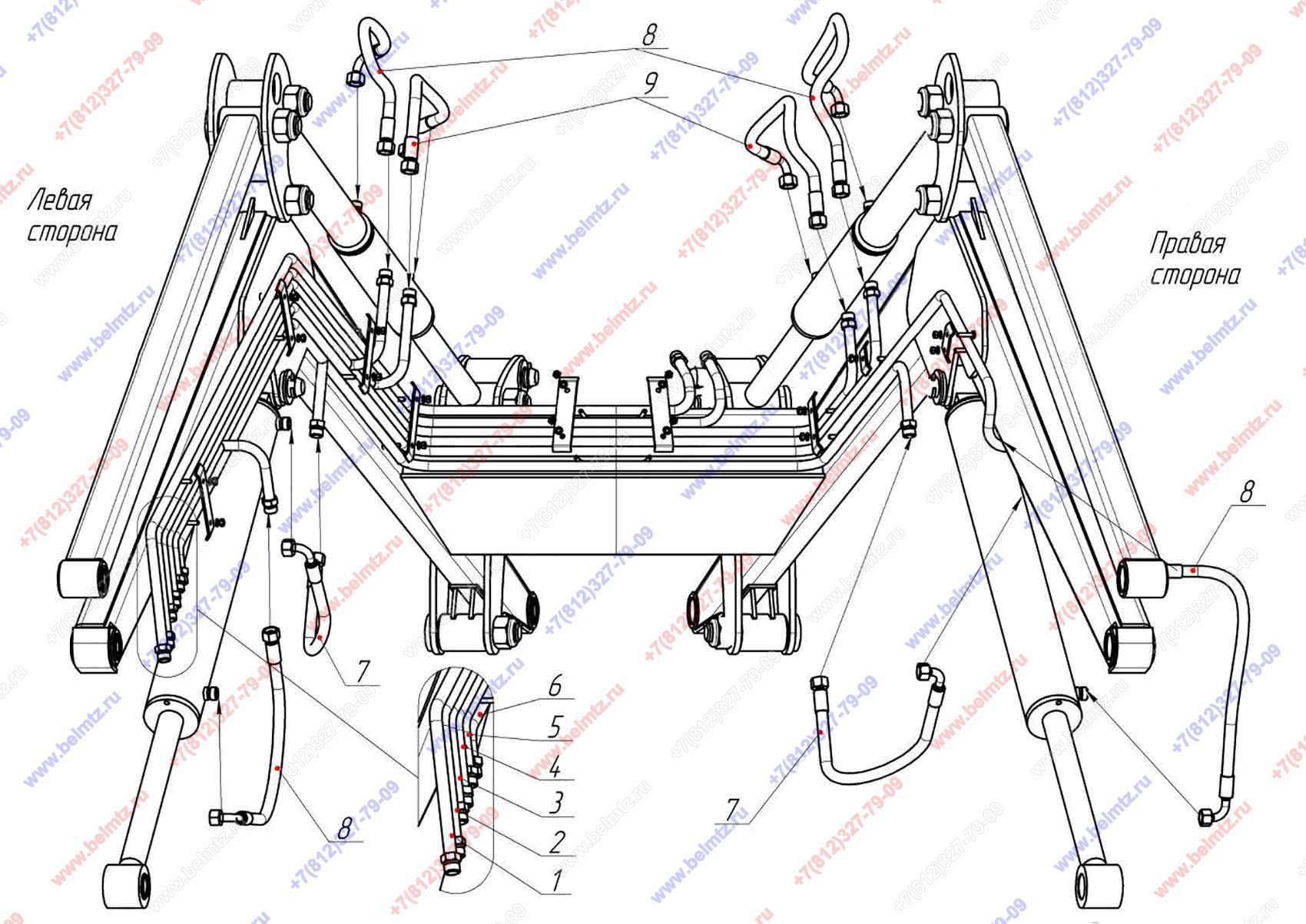

  • Универсал 800S(R) без БРС. Рис.3.1 Гидросистема стрелы

Используется в Каталогах

Универсал 800R без БРС
Универсал 800S без БРС

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-65.00.320 Трубопровод 6
БЗ-65.00.320
1
2
БЗ-65.00.330 Трубопровод 5
БЗ-65.00.330
1
3
БЗ-65.00.340 Трубопровод 4
БЗ-65.00.340
1
4
БЗ-65.00.350 Трубопровод 3
БЗ-65.00.350
1
5
БЗ-65.00.360 Трубопровод 2
БЗ-65.00.360
1
6
БЗ-65.00.370 Трубопровод 1
БЗ-65.00.370
1
7
РВД Г24 М20х1.5 L-600мм Г-образный
РВД Г24 L-600мм Г-обра
2
4
8
РВД Г24 М20х1.5 L-650мм Г-образный
РВД Г24 L-650мм Г-обра
4
9
РВД Г24 М20х1.5 L-800мм Г-образный
РВД Г24 L-800мм Г-обра
2
7
