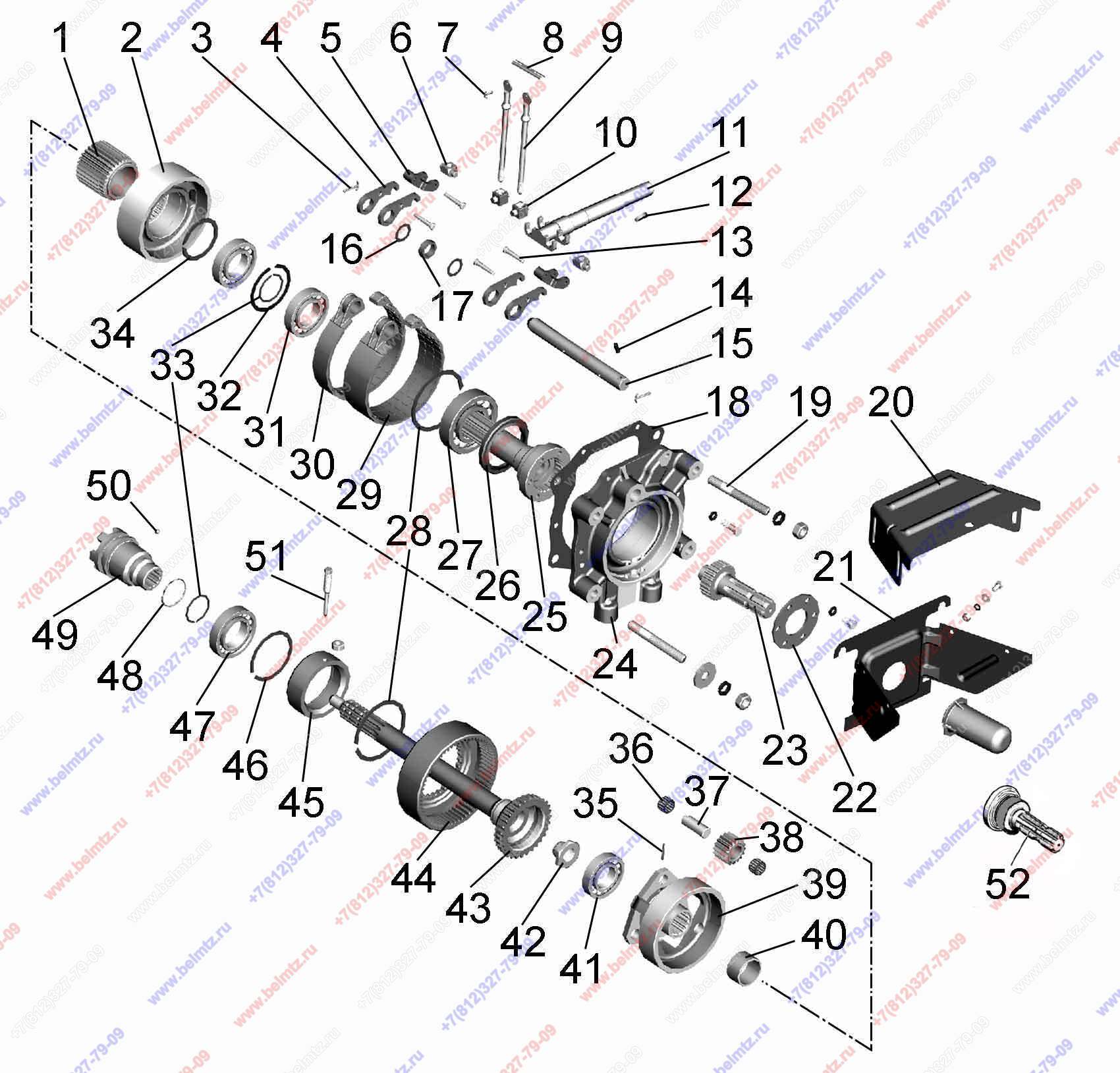

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 90-4202020

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4202040 Стакан с подшипником
50-4202040
1
5
0
50-4202045 Муфта переключения привода заднего ВОМ
50-4202045
1
0
85-4202060 Водило (для ВОМ с лентами 56мм и 34 мм) и дисковых
85-4202060
1
(для ВОМ с лентами 56мм и 34 мм)
0
90-4202020-К0000 Крышка (6шл.) рабочая лента- 56мм, тормозная-34мм
90-4202020-К0000
1
(6шл.)
0
90-4202020-К0001 Крышка (8шл.) рабочая лента- 56мм, тормозная-34мм
90-4202020-К0001
1
(8шл.)
0
Ремкомплект МТЗ-80 для ремонта заднего моста прокладок КН-4023
КН-4023
1
9
1
70-4202032 Шестерня солнечная
70-4202032
1
2
2
85-4202033 Барабан
85-4202033
1
3
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
4
90-4202002 Рычаг
90-4202002
4
16
5
90-4202001 Стяжка
90-4202001
2
5
6
90-4202004 Палец
90-4202004
2
10
7
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
8
80-4216039 Стопор
80-4216039
1
11
9
70-4216028-01 Винт
70-4216028-01
2
6
10
50-4216034 Ось винта
50-4216034
2
8
11
50-4216018 Валик управления
50-4216018
1
11
12
Шпонка 6,0х11 СШ-611
СШ-611
1
13
90-4202003 Палец
90-4202003
4
14
Штифт А.8х20.65Г ГОСТ 14229-91
А.8х20.65Г ГОСТ 14229-91
1
15
70-4202072-Б Ось (идут без отверстия под штифт, сверлится после запрессовки по месту)
70-4202072-Б
1
16
50-3406037 Шайба
50-3406037
2
17
80-1601337 Шайба
80-1601337
1
18
50-4202092-А Прокладка ВОМ
50-4202092-А
1
6
19
50Х-2401028 Шпилька
50Х-2401028
4
20
80-4202092 Крышка
80-4202092
1
21
80-4202091 Кожух
80-4202091
1
22
80-4202081-А Пластина
80-4202081-А
1
4
23
80-4202019-Б Хвостовик (8 шлиц)
80-4202019-Б
1
7
23
80-4202019-Б-01 Хвостовик (6 шлиц)
80-4202019-Б-01
1
4
23
80-4202019-Б-02 Хвостовик (21 шлиц)
80-4202019-Б-02
1
4
24
80-4202042-Б-01 Крышка
80-4202042-Б-01
1
25
80-4202017-Б Вал
80-4202017-Б
1
2
26
Манжета армированная 80х105 (2.2-80х105-1)
2.2-80х105-1
1
27
Подшипник 60310(6310 Z) радиальн.шариковый закрытый с одной стороны метал.шайбой 50*110*27мм 1.075кг
60310
1
7
28
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
2
11
29
85-4202100-01 Лента (56мм) устанавливается с лентой 34 мм
85-4202100-01
1
9
30
85-4202100 Лента (34мм) устанавливается с лентой 56мм
85-4202100
1
9
31
Подшипник 209 (6209) радиальный шариковый 45*85*19мм 0,404кг
209
2
7
32
Кольцо ГОСТ 13941-86 2С85
2С85 ГОСТ13941-86
1
25
33
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
12
34
Кольцо ГОСТ 13940-86 2С68
2С68 ГОСТ 13940-86
1
35
70-4202431 Штифт пружинный 4х30.65Г
70-4202431
3
10
36
Подшипник К20х26х17
K20х26х17
6
37
70-4202026 Ось сателлита
70-4202026
3
38
70-4202024 Сателлит
70-4202024
3
39
85-4202065 Водило (см. 85-4202060 или 1025-4202060 )
85-4202065
1
40
70-4202077 Втулка
70-4202077
1
41
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
8
42
70-4202083-А Гайка
70-4202083-А
1
19
43
70-4202044-Б Вал коронной шестерни планетарного механизма заднего ВОМ
70-4202044-Б
1
2
44
70-4202043 Шестерня коронная
70-4202043
1
1
45
50-4202066-А Стакан без подшипника (см. 50-4202040)
50-4202066-А
1
46
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
47
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
48
А61.03.002 Кольцо
А61.03.002
1
2
49
50-4202046-Б Муфта переключения (см.50-4202045)
50-4202046-Б
1
50
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
51
50-4202068 Винт установочный
50-4202068
1
3
