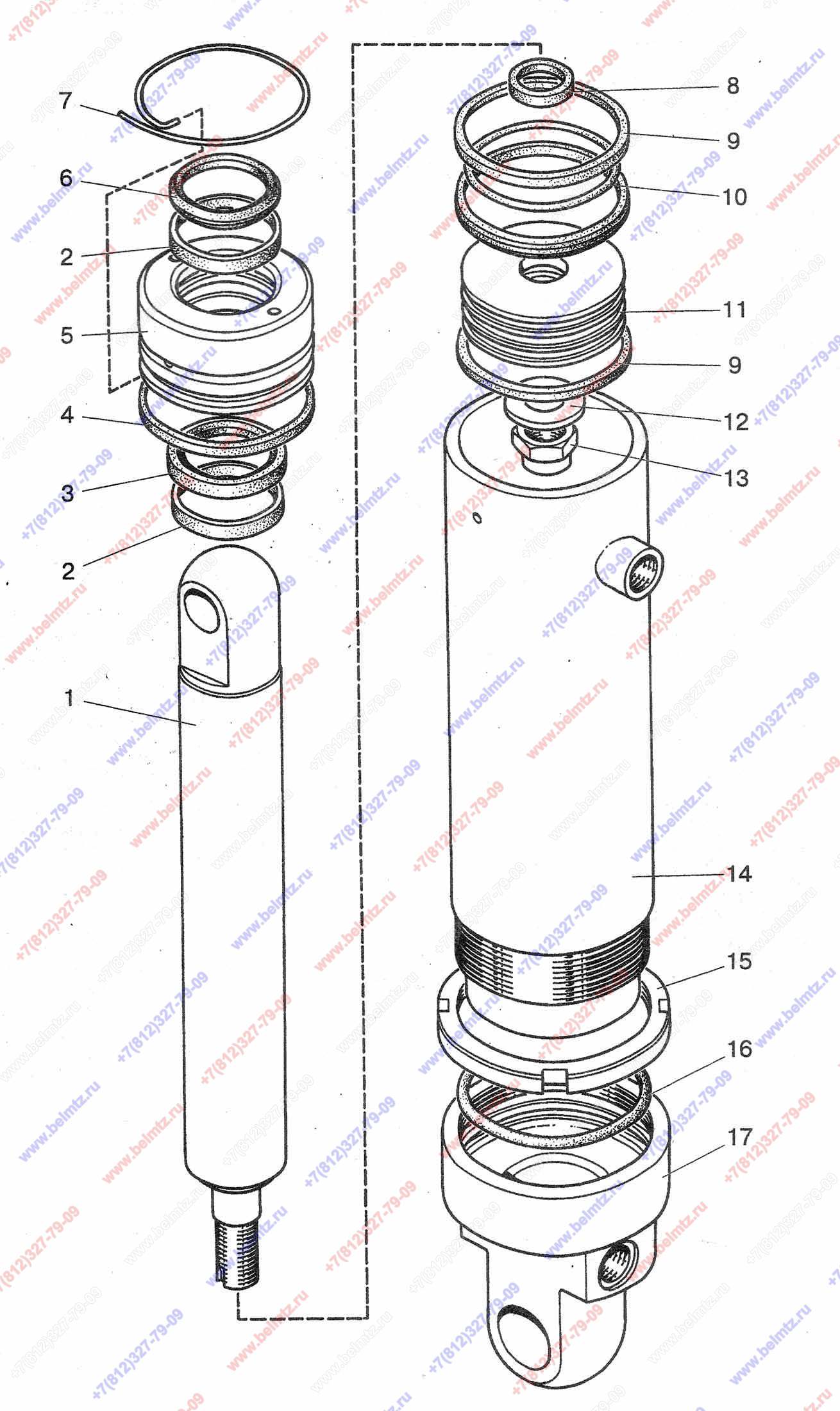

  • Группа 46. Гидросистема. Подгруппа 4607. Гидроцилиндр. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Ц90х250.031 Шток
Ц90х250.031
1
2
Направляющая GR 69.00500-Z61
GR 69.00500-Z61
2
3
Манжета RLS 500500-Z04
RLS 500500-Z04
1
4
Кольцо DR ZS 000269 WUAQ3
DR ZS 000269 WUAQ3
1
5
Ц90х250.051-01 Крышка передняя
Ц90х250.051-01
1
6
Грязесъемник WD 2200500 WUAQ3
WD 2200500 WUAQ3
1
7
Ц90х250.014 Шплинт
Ц90х250.014
1
8
Кольцо OR 25-02400-N70
OR 25-02400-N70
1
11
Ц90х250.032-01 Поршень
Ц90х250.032-01
1
12
Ц90х250.033 Шайба
Ц90х250.033
1
13
50-3405222 Гайка поршня
50-3405222
1
14
Ц90х250.020 Гильза
Ц90х250.020
1
15
Ц90х250.012 Гайка
Ц90х250.012
1
16
Кольцо OR 30.006.00-N70
OR 30.006.00-N70
1
17
Ц90х250.013 Крышка
Ц90х250.013
1
