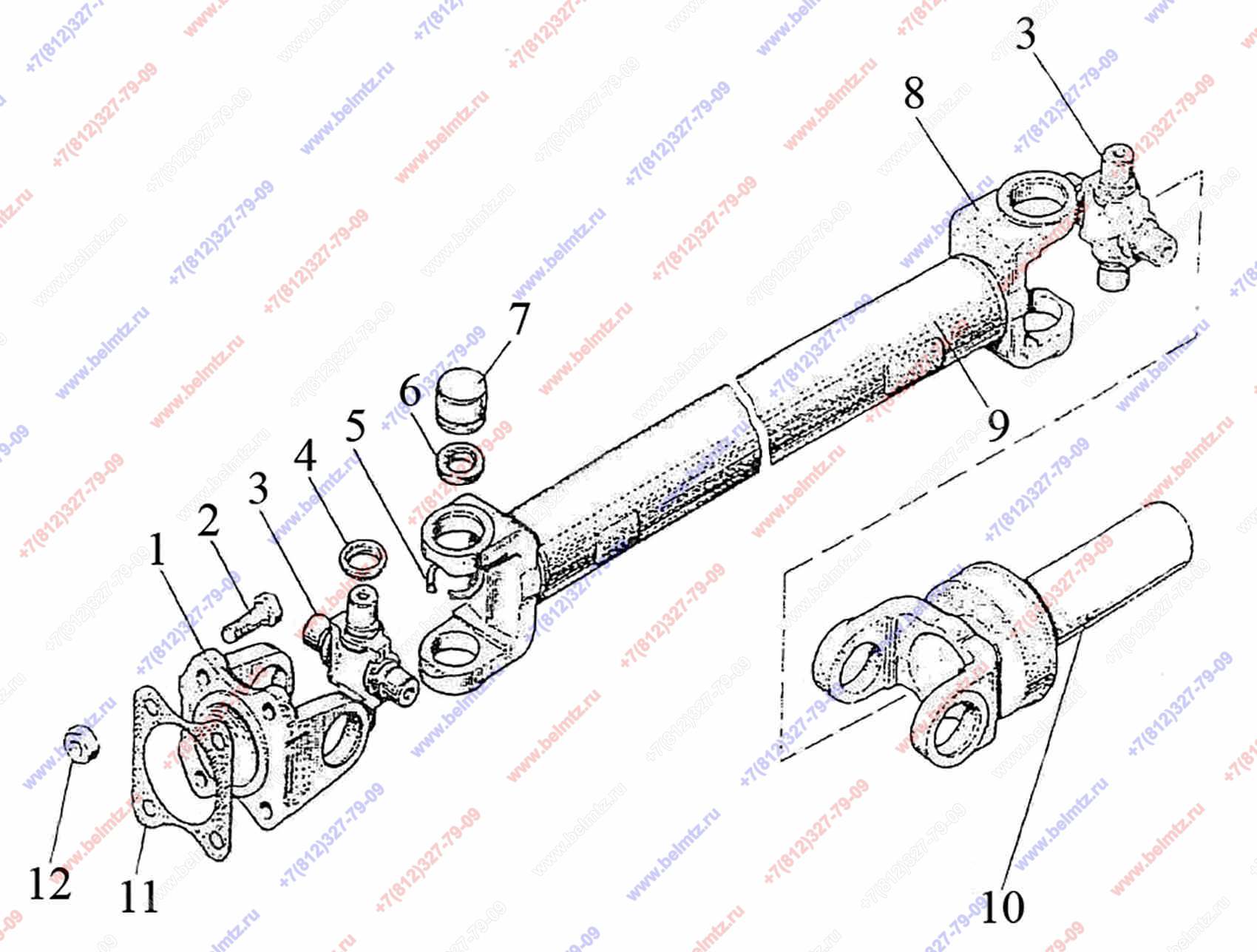

  • Группа 22. Привод карданный. Подгруппа 2203. Привод карданный 112-2203010

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
112-2203010 Вал карданный для МТЗ-1221, 1523, 2022 L-1045мм
112-2203010
1
1
(1,3-10)
0
3102-2201025 Крестовина вала карданного в сборе
3102-2201025
1
(3, 4-6, 7)
0
52-2203020 Болт спец с гайкой
52-2203020
4
6
(2, 12)
0
72-2203025 Крестовина с сальниками и подшипниками
72-2203025
1
(3, 4, 6, 7)
0
72-2203025-А Крестовина аналог
72-2203025-А
1
(3, 4-6, 7)
0
Ремкомплект МТЗ-1221 прокладок переднего моста КН-7245
КН-7245
1
3
1
72-2203023 Фланец
72-2203023
1
2
52-2203012 Болт спец М10х1 на кардан (смотри 52-2203020)
52-2203012
4
3
72-2203030-01 Крестовина
72-2203030-01
2
4
3102-2201037 Отражатель
3102-2201037
8
5
34-2201043 Кольцо стопорное
34-2201043
8
6
69-2201031-А Манжета
69-2201031-А
8
7
Подшипник 704702 игольчатый (подшипник кардана) 16,305*30*25мм 0,02кг
704702
8
8
72-2203022 Вилка
72-2203022
2
9
112-2203018 Труба
112-2203018
1
10
86-2203047 Вилка скользящая
86-2203047
1
11
20-2201024 Прокладка
20-2201024
1
12
Гайка M10x1-8 DIN 985
M10x1-8 DIN 985
4
