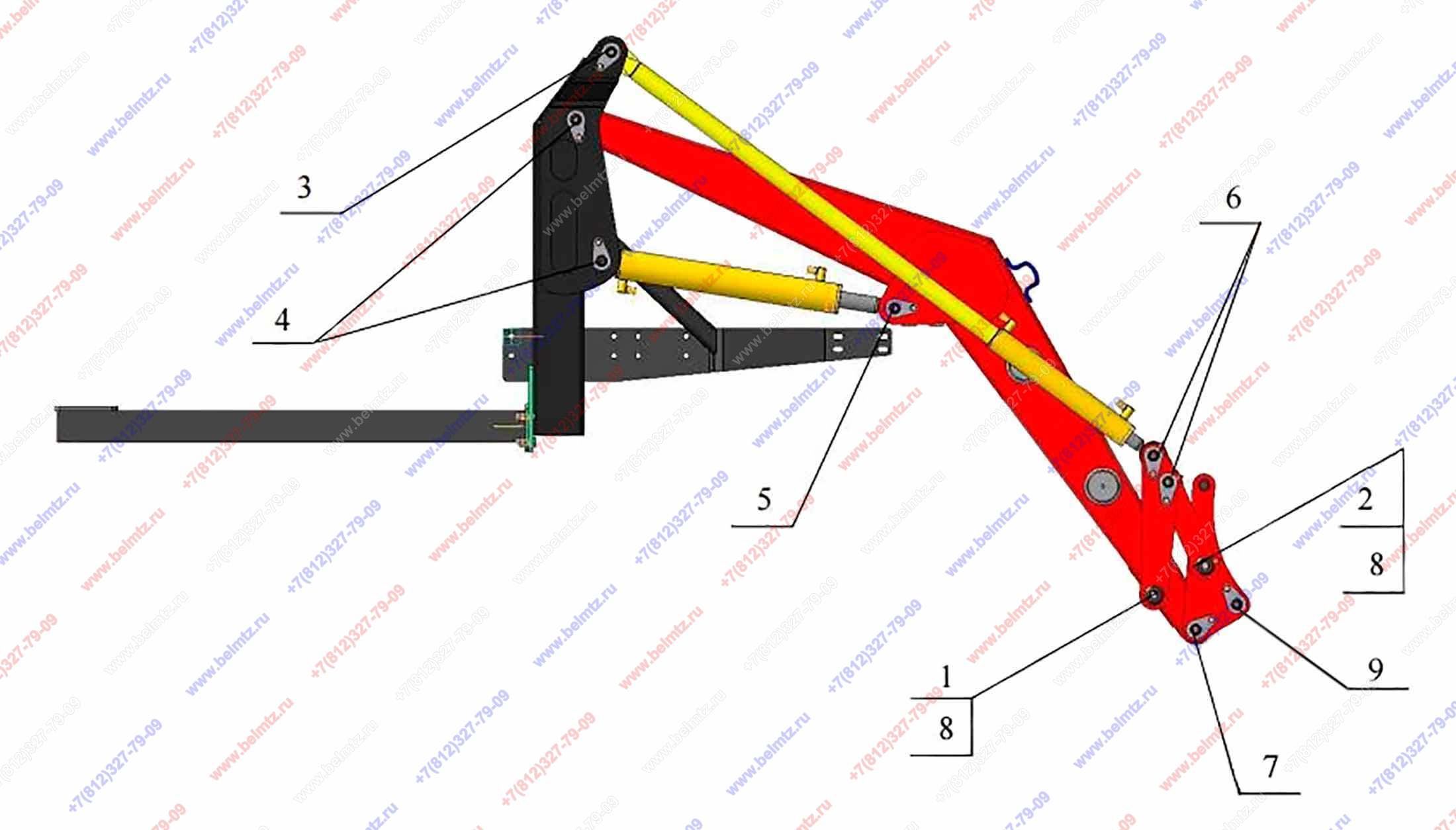

  • Рис.3 Комплект пальцев ПФН-0,38М

Используется в Каталогах

Погрузчик ПФН-0,38

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
ПФН-0,38 ПФН-100.30.000 М СБ Палец
ПФН-100.30.000 М СБ
2
11
2
ПФН-0,38 ПФН-100.30.000 -01М СБ Палец
ПФН-100.30.000-01М СБ
2
3
3
ПФН-0,38 ПФН-100.31.000-03М СБ Палец крепления цилиндра ковшевого к стойке
ПФН-100.31.000-03М
2
4
ПФН-0,38 ПФН-100.31.000-05М СБ Палец крепления стрелы к стойке и г/ц подъема к стойке
ПФН-100.31.000-05М СБ
4
2
5
ПФН-0,38 ПФН-100.31.000-01М Палец крепления г/ц к стреле
ПФН-100.31.000-01М
2
6
ПФН-0,38 ПФН-100.31.000М СБ Палец крепления рычага с тягой и г/ц с рычагом
ПФН-100.31.000М СБ
4
7
ПФН-0,38 ПФН-100.31.000-04М Палец крепления быстросмена с стрелой
ПФН-100.31.000-04М
2
8
ПФН-0,38 ПФН-100.001М Шайба
ПФН-100.001М
8
9
ПФН-0,38 ПФН-100.010М Палец
ПФН-100.010М
2
