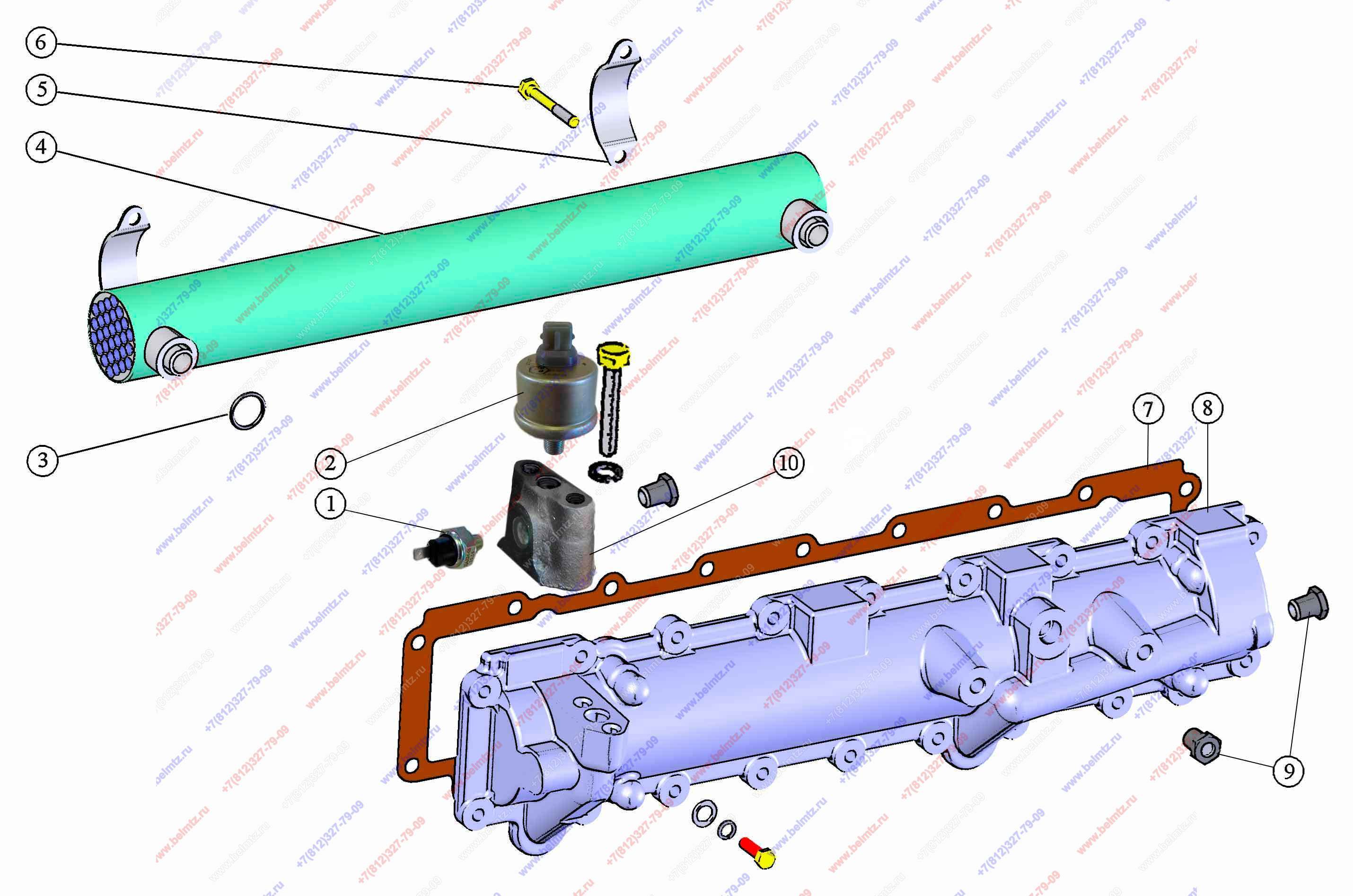

  • Группа 14. Система смазки. Подгруппа 1013. Теплообменник. Д-260.1 Д-260.2 Д-260.1S2 Д-260.2S2 Д-260.4S2

Используется в Каталогах

Беларус-1523
Беларус-2022.3
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1013010-А Теплообменник
260-1013010-А
1
1
1
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
1
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
9
2
Датчик ДД-6М давления масла в двигателе
ДД-6М
1
5
3
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
2
30
4
260-1013020 Сердцевина теплообменника
260-1013020
1
2
5
260-1013012-Б Скоба
260-1013012-Б
2
4
6
260-1013028 Болт
260-1013028
4
7
260-1013002 Прокладка теплообменника
260-1013002
1
9
8
260-1013011 Крышка теплообменника аннулирована!!!
260-1013011
1
8
260-1013011-Б Крышка теплообменника
260-1013011-Б
1
8
260-1013011-Б-01 Крышка теплообменника
260-1013011-Б-01
1
9
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
2
10
260-1013015 Фланец
260-1013015
1
1
