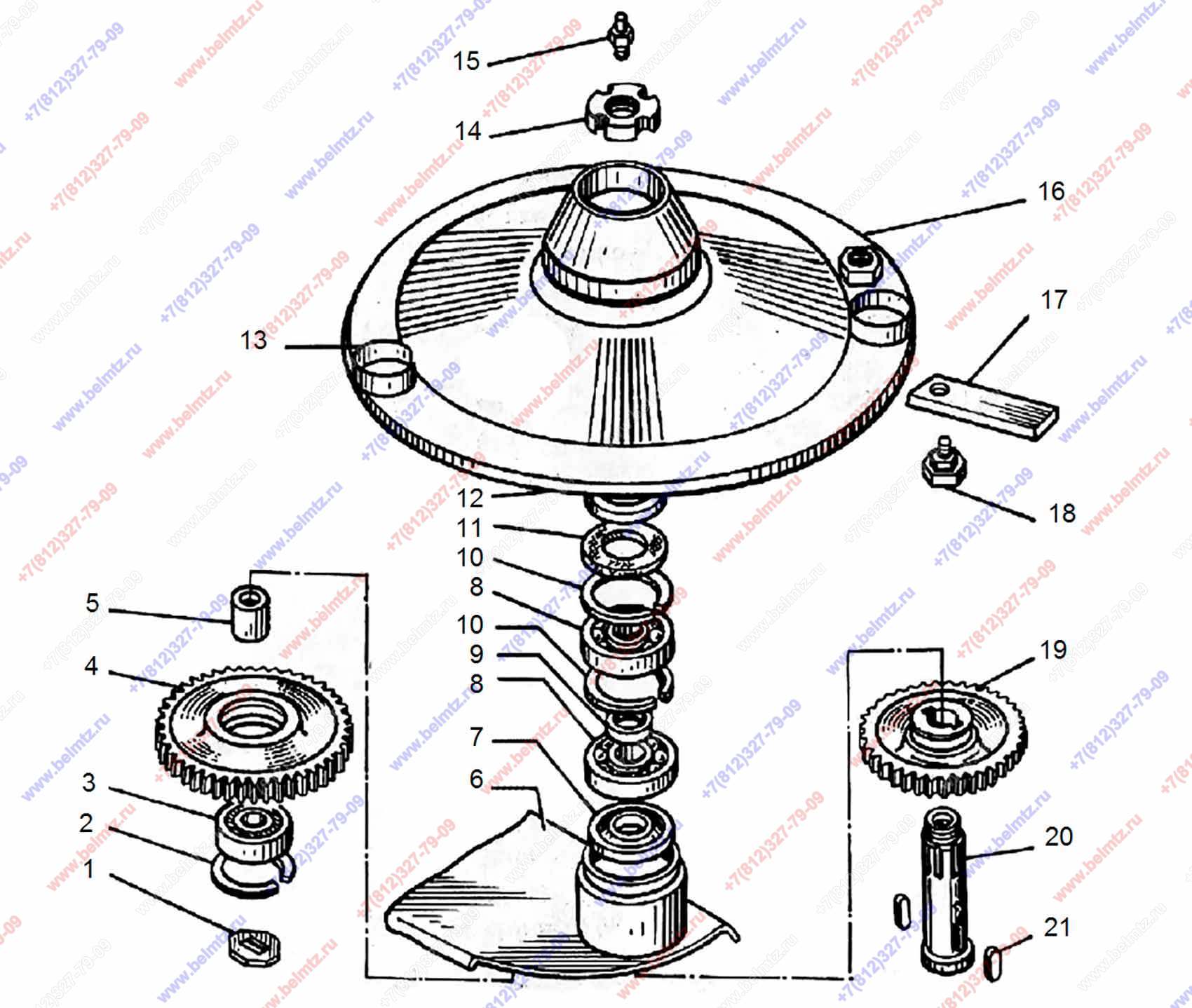

  • Рис5. Брус режущий КРН-2,1.03.000Е КРН-2,1Б

Используется в Каталогах

Косилка КРН 2,1Б (Сельхозмаш)

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Косилка КРН 2,1Б Ротор КРН-03 430 (КРН-2.1.03.430) в сборе с ножами
КРН-2.1.03.430 в сб
4
6
1
Косилка КРН 2,1Б Шайба стопорная КРН-03 405 (КРН-2.1.03.405Б)
КРН-2.1.03.405Б
7
2
Кольцо ГОСТ 13941-86 1Б80
1Б80 ГОСТ 13941-86
6
3
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
6
9
4
Косилка КРН 2,1Б Шестерня промежуточная КРН-03 611 (КРН-2.1А.03.611А)
КРН-2.1А.03.611А
6
1
5
Косилка КРН 2,1Б Ось КРН 03.612 (КРН-2,1.03.612Б)
КРН-2,1.03.612Б
6
6
Косилка КРН 2,1Б Брус с кассетой КРН-03 010 (КРН 2,1-03.010А)
КРН 2,1-03.010А
1
7
Манжета армированная 65х90 (2.2-65х90-1)
65х90х10
4
13
8
Подшипник 308(6308) радиальный шариковый 40*90*23мм 0,625кг
308
8
8
9
Косилка КРН 2,1Б Втулка КРН-03 801 (КРН 2,1-03.801)
КРН-2,1.03.801
4
10
Кольцо ГОСТ 13941-86 1Б90
1Б90 ГОСТ 13941-86
8
12
Косилка КРН 2,1Б Втулка КРН-03 009 (КРН 2,1-03.009)
КРН-2,1.03.009
4
13
Косилка КРН 2,1Б Ротор КРН-03 430 (КРН-2.1.03.430)
КРН-2.1.03.430
4
14
Косилка КРН 2,1Б Гайка круглая (КРН-2.1.03.652)
КРН-2.1.03.652
4
10
15
Пресс-масленка М6х1 прямая
М6х1
4
69
16
Косилка КРН 2,1Б Гайка к ножу КРН-27.619 (КРН-2.1А.27.619)
КРН-2.1А.27.619
8
4
17
Косилка КРН 2,1Б Нож длинный L-148(03.404) (КРН-2.1А.27.416)
КРН-2.1А.27.416
4
(для 2-го и 3-го ротора)
17
Косилка КРН 2,1Б Нож короткий L-125(03.404) (КПРН-03.441)
КПРН.03.441
4
(для 1-го и 4-го ротора)
18
Косилка КРН 2,1Б Болт к ножу КРН-27.618 (КРН-2.1А.27.618)
КРН-27618
8
19
Косилка КРН 2,1Б Шестерня промежуточная КРН-03 609 (КРН-2.1.03.609)
КРН-2.1.03.609
4
20
Косилка КРН 2,1Б Вал ротора КРН-03 604Б (КРН-2.1.03.604Б)
КРН-2.1.03.604Б
4
21
Шпонка 12х8х36 ГОСТ 23360-78
12х8х36 ГОСТ 23360-78
8
