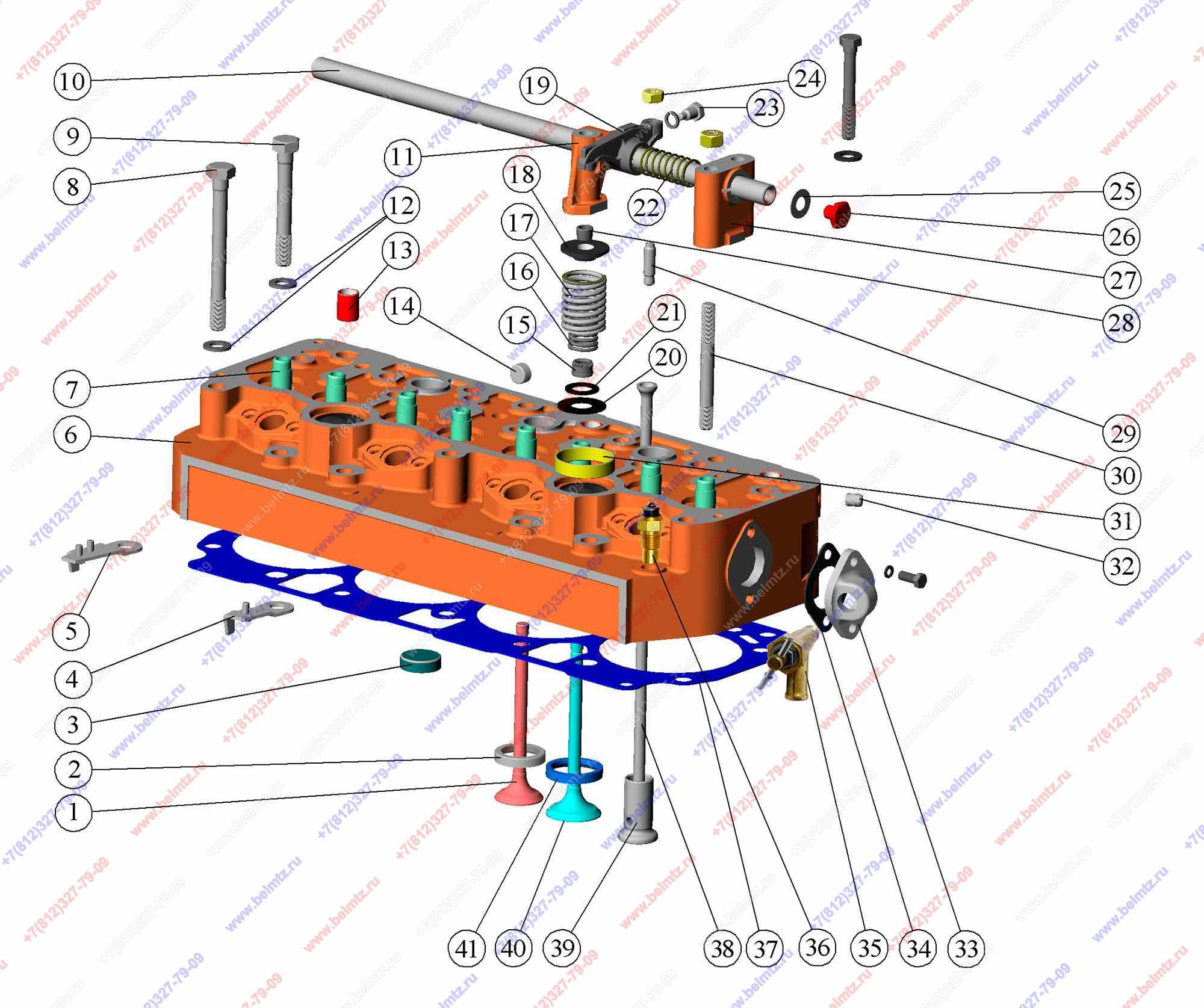

  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Головка цилиндров, клапаны и толкатели клапанов. Д-245.5 без свечей

Используется в Каталогах

Двигатель Д-245.5 без свечей

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1007100-Б1 Механизм коромысел
240-1007100-Б1
1
2
0
245-1003012 Головка цилиндров ММЗ
245-1003012
1
0
Ремкомплект Д-240,245 манжет клапанов ГБЦ (маслостойкий силикон) КН-7217
КН-7217
1
1
п.15
0
Ремкомплект Д-240,245 манжет клапанов ГБЦ КН-7210
КН-7210
1
6
п.15
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) КН-5411
КН-5411
1
2
п.15
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) прокладка ГБЦ с герметиком КН-5410
КН-5410
1
5
п.15
1
240-1007015-Б6 Клапан выпускной
240-1007015-Б6
4
1
240-1007015-Б7 Клапан выпускной
240-1007015-Б7
4
1
240-1007015-Б9 Клапан выпускной
240-1007015-Б9
4
2
245-1003019-Б6 Седло клапана выпускного
245-1003019-Б6
4
3
240-1003027-А2 Заглушка
240-1003027- А2
5
10
4
240-1111125-А1 Кронштейн
240-1111125-А1
1
5
240-1111115-А Кронштейн
240-1111115-А
1
6
245-1003013-А Головка блока цилиндров
245-1003013-А
1
7
245-1007032 Втулка направляющая клапана (К3.30.0257-11) L-78мм
245-1007032
8
20
8
240-1002047 Болт крепления головки L-140мм
240-1002047
12
12
9
240-1002047-01 Болт крепления головки L-105мм
240-1002047-01
4
5
10
50-1007102-А1 Ось коромысел
50-1007102-А1
1
2
11
240-1007152-Б Стойка оси коромысел средняя вторая
240-1007152-Б
1
51
11
240-1007152-Б-01 Стойка оси коромысел средняя третья
240-1007152-Б-01
1
10
12
48-1002318 Шайба
48-1002318
16
13
240-1003029 Втулка
240-1003029
6
14
Д02-003-А Заглушка
Д02-003-А
4
3
15
240-1007020 Манжета уплотнительная клапана (маслосъемные колпачки) Д240-Д260
240-1007020
8
8
16
240-1007046-А1 Пружина клапана внутренняя (-А5) диаметр проволоки 3мм
240-1007046-А1
8
17
240-1007045-А1 Пружина клапана наружная (-А9) диаметр проволоки 4,5мм
240-1007045-А1
8
18
240-1007048 Тарелка пружин клапана
240-1007048
8
12
19
50-1007212-А4 Коромысло
50-1007212-А4
8
3
20
240-1007054 Шайба пружины клапана нижняя
240-1007054
8
21
240-1007055 Шайба пружины клапана верхняя
240-1007055
8
22
50-1007103-А Пружина оси коромысел
50-1007103-А
3
6
23
240-1007185 Фиксатор оси коромысел
240-1007185
1
24
Д02-063 Гайка
Д02-063
8
7
25
50-1007183 Шайба пробки
50-1007183
2
6
26
50-1007182 Пробка оси коромысел
50-1007182
2
27
240-1007151-Б Стойка оси коромысел передняя
240-1007151-Б
1
14
27
240-1007151-Б-01 Стойка оси коромысел крайняя (с доп отверстием снизу под смазку)
240-1007151-Б-01
1
28
50-1007053-А2 Сухарь клапана
50-1007053-А2
16
32
29
50-1007175-Б1 Винт регулировочный
50-1007175-Б1
8
16
30
240-1003112 Шпилька стойки
240-1003112
4
12
31
50-1003103-А Стакан
50-1003103-А
2
32
240-1003037 Заглушка
240-1003037
1
33
70-8115022-А Патрубок
70-8115022-А
1
3
34
50-1015598 Прокладка патрубка
50-1015598
1
35
Краник отопителя КР29 (ВС-11)
КР29
1
12
36
Датчик ДУТЖ указателя температуры жидкости (штырь, t-40-120) с указателем ЭИ-8008
ДУТЖ
1
3
36
Датчик ДУТЖ-01 указателя температуры жидкости (винт, t-40-120)
ДУТЖ -01
1
3
36
Датчик ДУТЖ-02 указателя температуры жидкости 1-контакт (штырь, t-40-120) с указателем ЭИ-8008-2
ДУТЖ-02
1
5
36
Датчик ДУТЖ-02М указателя температуры жидкости Евро-разъем-2 контакта, t-40-120
ДУТЖ-02М
1
12
37
240-1003020 Прокладка гбц с герметиком
240-1003020
1
37
245-1003020 Прокладка гбц металлическая
245-1003020
1
5
37
50-1003020-А2-02 Прокладка ГБЦ
50-1003020-А2-02
1
5
37
50-1003020-А5-01 Прокладка ГБЦ с герметиком
50-1003020-А5-01
1
6
38
240-1007310-Б1 Штанга
240-1007310-Б1
8
16
39
240-1007375-А Толкатель клапана
240-1007375-А
8
2
40
260-1007014 Клапан впускной
260-1007014
4
40
260-1007014-А Клапан впускной
260-1007014-А
4
40
260-1007014-А1 Клапан впускной (угол 30 град)
260-1007014-А1
4
40
260-1007014-В Клапан впускной
260-1007014-В
4
12
41
245-1003018-Б6 Седло клапана впускного
245-1003018-Б6
4
