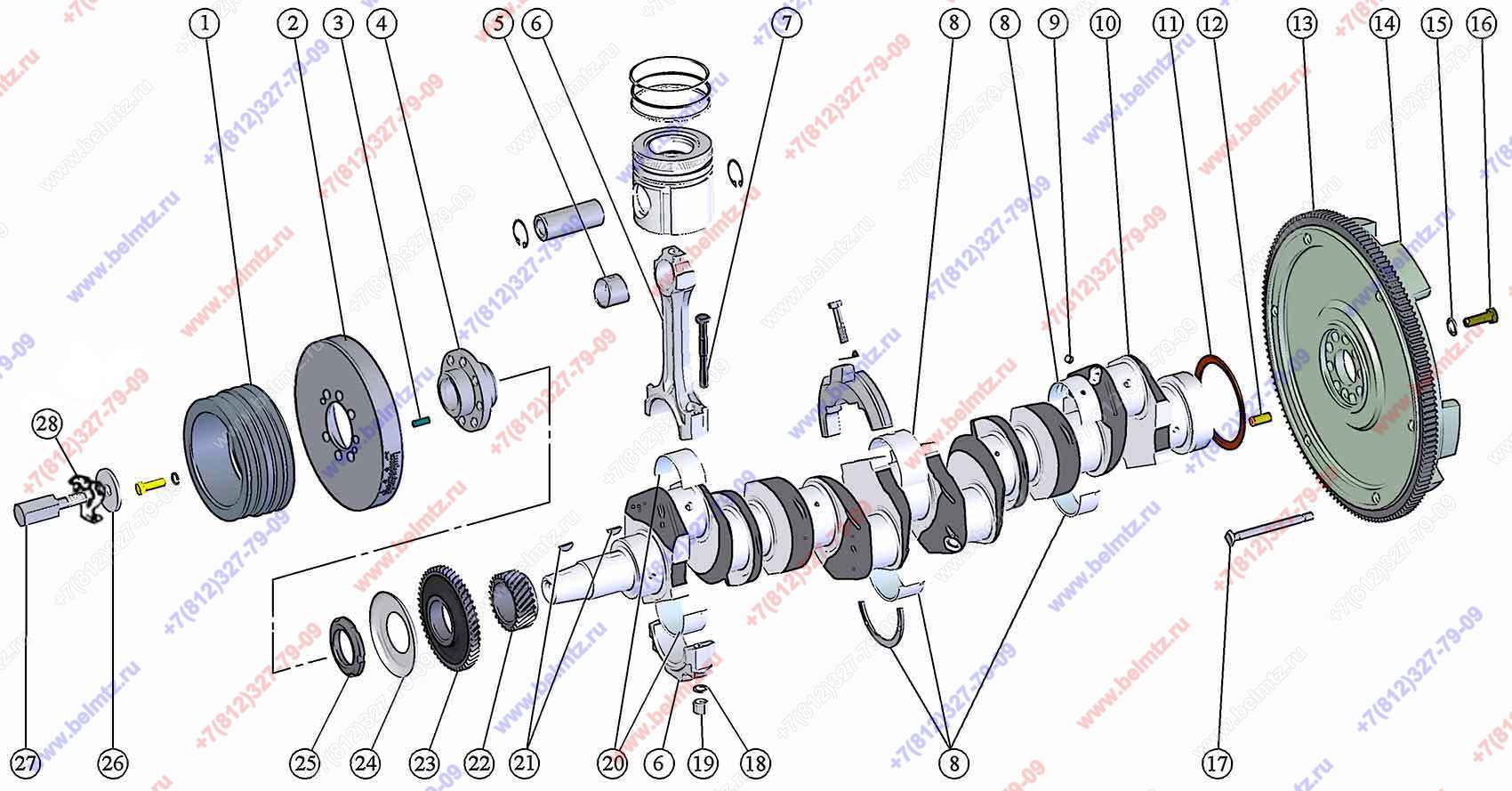

  • Группа 10. Механизмы дизеля. Подгруппа 1004, 1005. Вал коленчатый и маховик. Шатуны. Д-260.1 Д-260.2

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
260-1005142-А Шкив (3-х ручьевый)
260-1005142-А
1
1
1
260-1005142-Б Шкив (4-х ручьевый)
260-1005142-Б
1
2
260-1005405 Демпфер силиконовый
260-1005405
1
3
Штифт 2.10x25 ГОСТ 3128-70
2.10x25 ГОСТ 3128-70
1
4
260-1005141 Ступица шкива
260-1005141
1
1
5
245-1004115-А Втулка верхней головки шатуна
245-1004115-А
6
11
6
260-1004100-Д Шатун (под поршневой палец ф-42 мм)
260-1004100-Д
6
6
6
260-1004100-Д-01 Шатун (под поршневой палец d-38мм)
260-1004100-Д-01
6
13
7
260-1004182-А1 Болт шатунный
260-1004182-А1
12
1
8
Вкладыши коренные Д-260 КН1 (А23.01-91-260сбСН1) Д260-1005100-ЕН1 Øшейки коленвала 85,146-85,165
Д-260 КН1
1
3
8
Вкладыши коренные Д-260 КН2 Д260-1005100-ЕН2 Øшейки коленвала 84,896-84,915
Д-260 КН2
1
1
8
Вкладыши коренные Д-260 КР1 Д260-1005100-ЕР1 Øшейки коленвала 84,396-84,415
Д260-1005100-ЕР1
1
2
8
Вкладыши коренные Д-260 КР2 Д260-1005100-ЕР2 Øшейки коленвала 83,896-83,915
Д260-1005100-ЕР2
1
9
50-1005021-А Заглушка
50-1005021-А
6
2
10
260-1005015-Д-04 Вал коленчатый идет на все Д-260 (с шестерней 260-1005030 угол 28град)
260-1005015-Д-04
1
10
260-1005015-Д-20 Вал коленчатый (Д-260 ЕВРО-3) (с шестерней 260-1005030-Д1 угол15град) с 2012года
260-1005015-Д-20
1
11
260-1005044 Маслоотражатель
260-1005044
1
6
12
50-1005019 Штифт
50-1005019
1
13
50-1005121-А Венец маховика 145 зубьев
50-1005121-А
1
4
14
260-1005114 Маховик
260-1005114
1
15
245-1005128 Шайба
245-1005128
9
16
245-1005127 Болт крепления маховика Д245/260
245-1005127
9
3
17
245-1005122 Палец маховика L-133мм
245-1005122
6
18
18
260-1004190 Шайба
260-1004190
12
19
260-1004188 Гайка шатунного болта
260-1004188
12
7
20
Вкладыши шатунные Д-260 ШН1 Д260-1004140-ЕН1 Ø шейки коленвала, 72,881-72,9мм
Д260-1004140-ЕН1
1
3
20
Вкладыши шатунные Д-260 ШН2 Д260-1004140-ЕН2 Ø шейки коленвала, 72,631-72,65мм
Д260-1004140-ЕН2
1
2
20
Вкладыши шатунные Д-260 ШР1 Д260-1004140-ЕР1 Ø шейки коленвала, 72,131-72,15мм
Д260-1004140-ЕР1
1
2
20
Вкладыши шатунные Д-260 ШР2 Д260-1004140-ЕР2 Ø шейки коленвала, 71,631-71,65мм
Д260-1004140-ЕР2
1
3
21
Шпонка 6,0х9х22 ГОСТ 24071-97
6х9
2
28
22
260-1005030-Д1 Шестерня к/вала z-27 угол 15град (с 2012года)
260-1005030-Д1
1
1
22
260-1005030-Е Шестерня к/вала z-27 угол 28 град
260-1005030-Е
1
23
260-1005033 Шестерня ведущая привода м/насоса z-50
260-1005033
1
24
260-1005042 Маслоотражатель
260-1005042
1
25
260-1005046 Гайка М56х2 коленвала
260-1005046
1
7
26
260-1005055 Шайба
260-1005055
1
27
260-1005054 Болт шкива коленвала
260-1005054
1
19
28
260-1005056 Шайба замковая ступицы шкива Д 260
260-1005056
1
7
