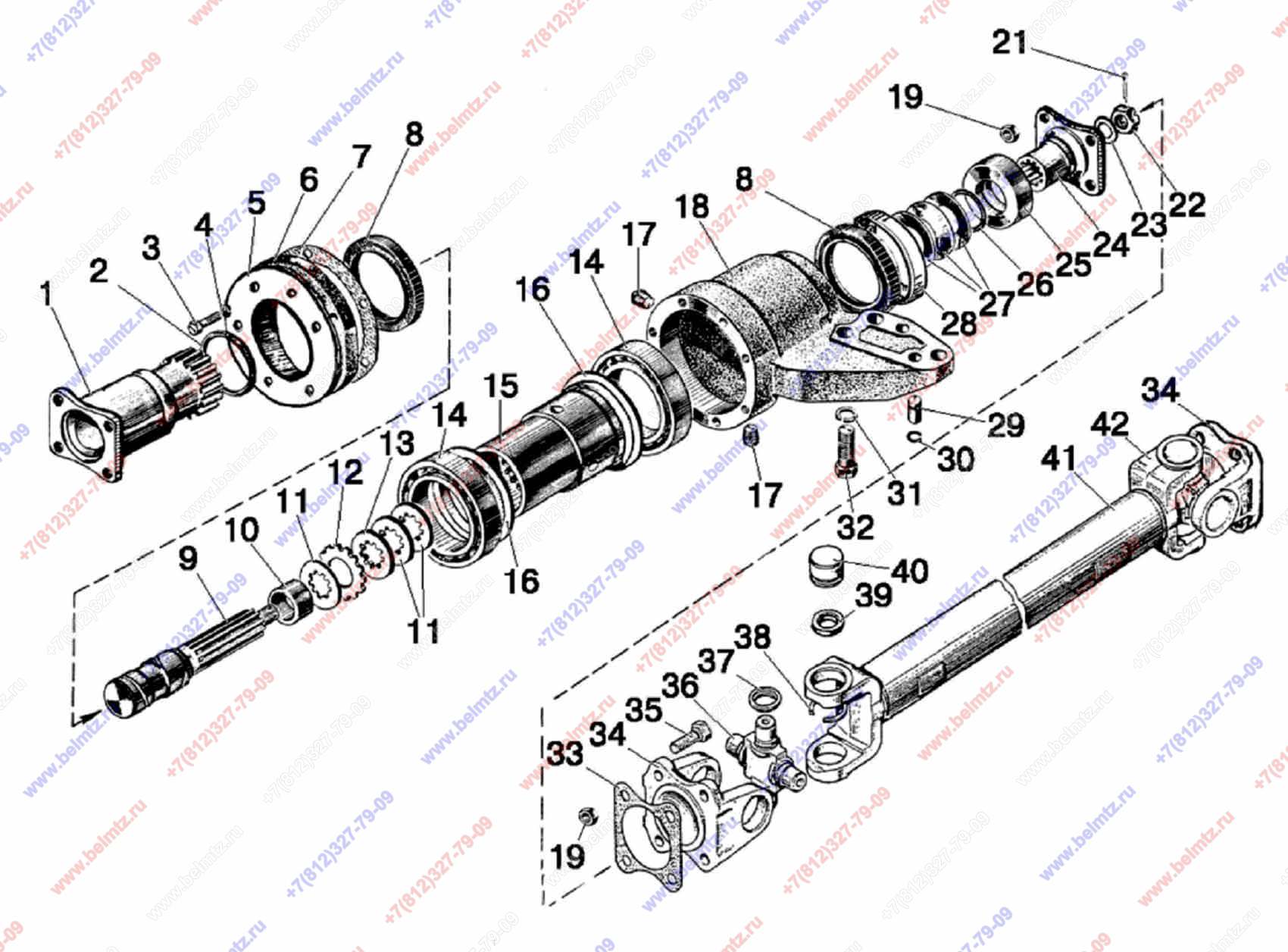

  • Группа 22. Привод карданный. Подгруппа 2203, 2209. Привод карданный. Промежуточная опора карданного вала.

Используется в Каталогах

Беларус-82.1
Беларус-1021
Беларус-952
Беларус-922
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3102-2201025 Крестовина вала карданного в сборе
3102-2201025
4
(36-40)
0
52-2203020 Болт спец с гайкой
52-2203020
16
6
(19, 35)
0
72-2203010-А3 Вал карданный БЕЛКАРД
72-2203010-А3
2
(34, 36-42)
0
72-2203025 Крестовина с сальниками и подшипниками
72-2203025
4
(36, 37, 39, 40)
0
72-2203025-А Крестовина аналог
72-2203025-А
4
(36, 37, 39, 40)
0
72-2209010-А Промежуточная опора карданного вала
72-2209010-А
1
(1-18, 21-30)
0
Ремкомплект МТЗ-1221 прокладок переднего моста КН-7245
КН-7245
1
3
1
72-2209014 Фланец
72-2209014
1
2
2
Кольцо 054,0х5,8 (055-065-58-1-4)
055-065-58-1-4
1
14
3
Болт М8-6gх30 ГОСТ 7796-7
М8-6gх30.88.35.019 ГОСТ 7796-7
5
4
Шайба 8Т
8Т ОСТ 37.001.115-75
5
5
72-2209028 Грязевик
72-2209028
1
1
6
72-2209022 Корпус
72-2209022
1
4
7
72-2209023 Прокладка
72-2209023
1
8
Манжета армированная 75х100 (2.2-75х100-1)
2.2-75х100-1
2
19
9
72-2209013 Вал
72-2209013
1
5
10
72-2209017 Втулка
72-2209017
1
5
11
72-2209019 Диск нажимной
72-2209019
3
9
12
72-2209025 Диск ведомый
72-2209025
11
4
12
72-2209026 Диск ведомый
72-2209026
11
19
13
72-2209027 Диск ведущий
72-2209027
10
10
14
Подшипник 115(6-115, зарубежный аналог 6015) шариковый радиальный 75*115*20мм 0,638кг
6-115
2
6
15
72-2209012 Втулка
72-2209012
1
2
16
72-2209018 Обойма
72-2209018
2
6
17
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
18
72-2209011 Кронштейн
72-2209011
1
4
19
52-2203013 Гайка спец на кардан (смотри 52-2203020)
52-2203013
16
21
Шплинт 4,0х25 ГОСТ 397-79
4x25.019 ГОСТ 397-79
1
22
70-3003032 Гайка М18х1,5
70-3003032
1
13
23
52-1802079 Шайба
52-1802079
1
6
24
52-1802078-А Фланец
52-1802078-А
1
3
25
72-2209016-Б Шайба
72-2209016-Б
1
20
26
Кольцо 037,0х4,6 (038-046-46-1-4)
038-046-46-1-4
1
13
27
72-2209021 Пружина (карданный привод)
72-2209021
6
18
28
72-2209031 Обойма
72-2209031
1
29
52-2308094 Штифт
52-2308094
2
30
Кольцо разрезное 12-12-306
12-12-306
2
31
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
3
32
72-2203011 Болт
72-2203011
3
33
20-2201024 Прокладка
20-2201024
4
34
72-2203023 Фланец
72-2203023
4
35
52-2203012 Болт спец М10х1 на кардан (смотри 52-2203020)
52-2203012
16
36
72-2203030-01 Крестовина
72-2203030-01
4
37
3102-2201037 Отражатель
3102-2201037
16
38
34-2201043 Кольцо стопорное
34-2201043
16
38
72-2203043 Кольцо стопорное
72-2203043
16
39
69-2201031-А Манжета
69-2201031-А
16
40
Подшипник 704702 игольчатый (подшипник кардана) 16,305*30*25мм 0,02кг
704702
16
41
72-2203018-10 Труба
72-2203018-10
2
42
469-2201022-10 Вилка
469-2201022-10
4
