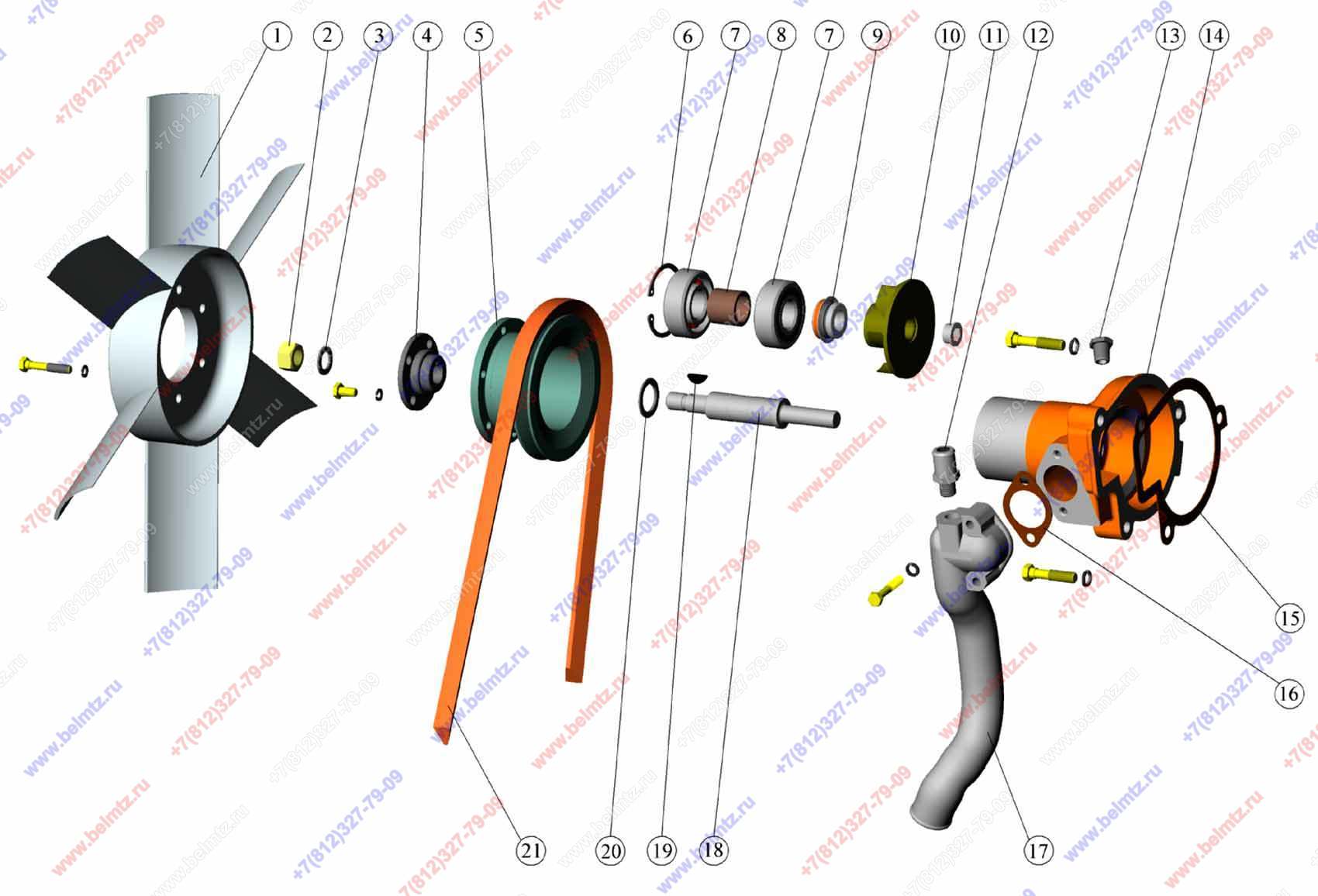

  • Группа 13. Система охлаждения. Подгруппа 1307, 1308. Насос водяной и вентилятор. Д-243

Используется в Каталогах

Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1307010-А1 Насос водяной
240-1307010-А1-М
1
4
0
Ремкомплект Д-240 водяного насоса (вал + крыльчатка) н/о КН-3004
КН-3004
1
1
0
Ремкомплект Д-240/245 водяного насоса (с уплотнением SP-1341) КН-3040
КН-3040
1
5
1
245-1308010-А Вентилятор
245-1308010-А
1
2
1
ИЖКС.632558.006 Вентилятор (крыльчатка)
ИЖКС.632558.006
1
2
Гайка М16х1,5 ГОСТ 5915-70
М16х1,5-6Н.6.019 ГОСТ 5915-70
1
3
50-1005161 Шайба
50-1005161
1
4
240-1307079 Ступица
240-1307079
1
5
240-1307061 Шкив
240-1307061
1
6
240-1307064 Кольцо стопорное
240-1307064
1
7
Подшипник 1160305 закрыт с одной стороны (замена 180305 - закрытый с двух сторон)
6-1160305
2
8
245-1307084 Втулка
245-1307084
1
9
Сальник водяного насоса Sp/1341
Sp/1341
1
7
10
240-1307074-В Крыльчатка водяного насоса
240-1307074-В
1
15
11
240-1307075 Заглушка
240-1307075
1
12
245-1306027 Штуцер
245-1306027
1
5
13
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
14
245-1307025 Корпус водяного насоса
245-1307025
1
15
50-1307048-Б Прокладка корпуса
50-1307048-Б
1
10
16
50-1307049-А Прокладка патрубка
50-1307049-А
1
17
50-1307044-Б Патрубок водяного насоса с резьбой
50-1307044-Б
1
1
18
245-1307052-Г Валик водяного насоса
245-1307052-Г
1
19
Шпонка 5х7,5 ГОСТ 24071-97
5х7,5
1
20
245-1307094 Кольцо упорное
245-1307094
1
21
Ремень 11х10-1250 генератора (вентилятора) Д-240 (МТЗ-80/82)
11х10-1250
1
1
21
Ремень SPA 1250 (профиль 12,7х10) соответствует профилю 11х10-1250
SPA 1250
1
11
