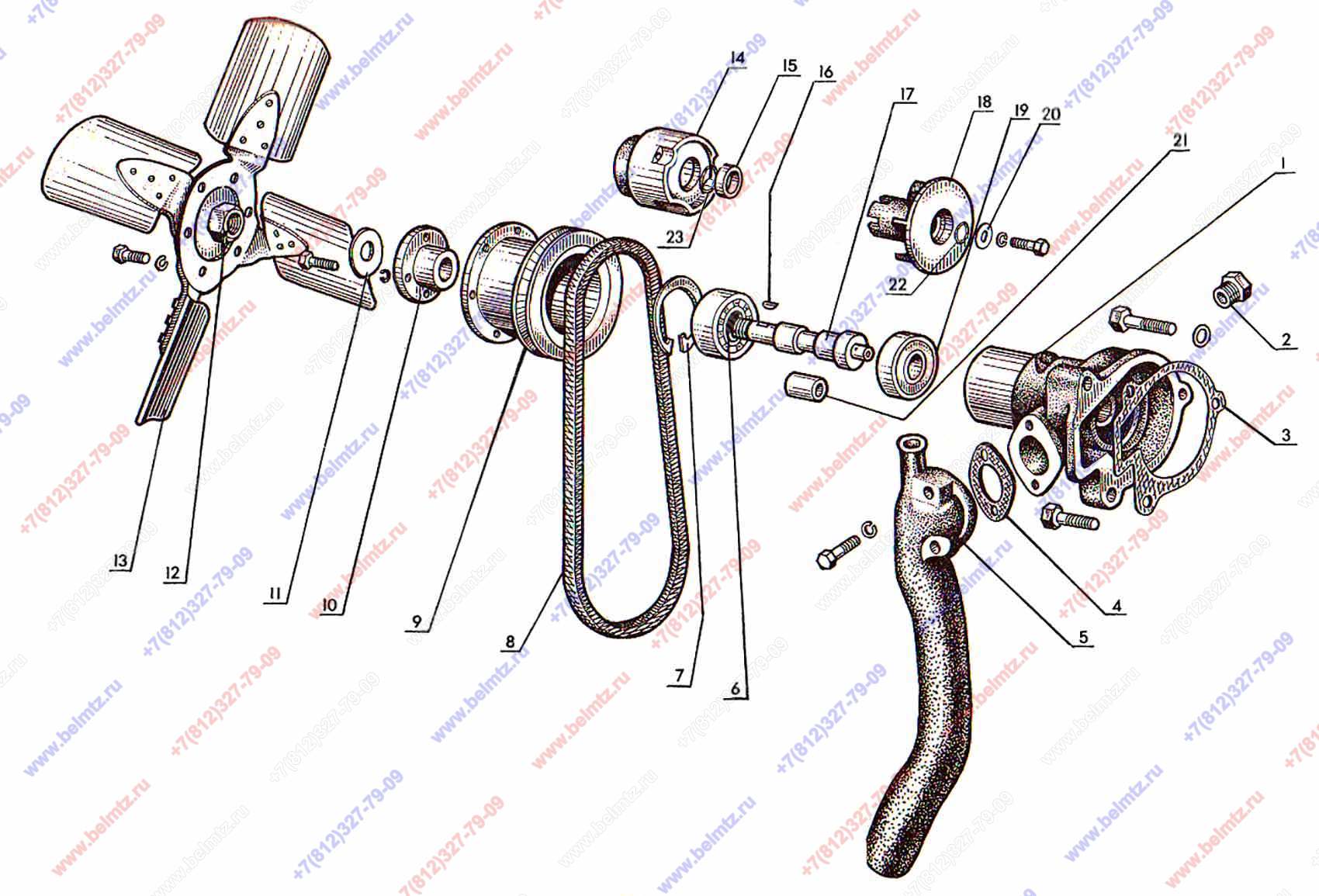

  • Группа 13. Система охлаждения. Подгруппа 1307, 1308. Насос водяной и вентилятор. Д-243

Используется в Каталогах

Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1307010-А1 Насос водяной
240-1307010-А1-М
1
4
0
Ремкомплект Д-240 водяного насоса (вал + крыльчатка) н/о КН-3004
КН-3004
1
1
1
245-1307025 Корпус водяного насоса
245-1307025
1
2
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
3
50-1307048-Б Прокладка корпуса
50-1307048-Б
1
10
4
50-1307049-А Прокладка патрубка
50-1307049-А
1
5
50-1307044-Б Патрубок водяного насоса с резьбой
50-1307044-Б
1
1
6
Подшипник 160703
160 703
1
7
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
1
8
Ремень 11х10-1250 генератора (вентилятора) Д-240 (МТЗ-80/82)
11х10-1250
1
1
8
Ремень SPA 1250 (профиль 12,7х10) соответствует профилю 11х10-1250
SPA 1250
1
11
9
240-1307061 Шкив
240-1307061
1
10
240-1307079 Ступица
240-1307079
1
11
50-1005161 Шайба
50-1005161
1
12
Гайка М16х1,5 ГОСТ 5915-70
М16х1,5-6Н.6.019 ГОСТ 5915-70
1
13
240-1308040-А Вентилятор
240-1308040-А
1
1
13
245-1308010-А Вентилятор
245-1308010-А
1
2
13
ИЖКС.632558.006 Вентилятор (крыльчатка)
ИЖКС.632558.006
1
14
240-1307030 Сальник водяного насоса
240-1307030
1
40
15
240-1307133 Втулка
240-1307133
1
16
Шпонка 5х7,5 ГОСТ 24071-97
5х7,5
1
17
245-1307052 Валик водяного насоса МВ-82
245-1307052
1
24
18
240-1307074-В Крыльчатка водяного насоса
240-1307074-В
1
15
19
Подшипник 304 (6304) радиальный шариковый 20*52*15мм 0,145кг
304.А
1
3
20
50-1002073 Шайба упорная
50-1002073
1
21
245-1307084 Втулка
245-1307084
1
22
Кольцо 009-013-25-2-1 ГОСТ 9833-73
009-013-25-2-1 ГОСТ 9833-73
1
23
Кольцо 013,6х2,5 (014-018-25-2-2)
014-018-25-2-2
1
18
