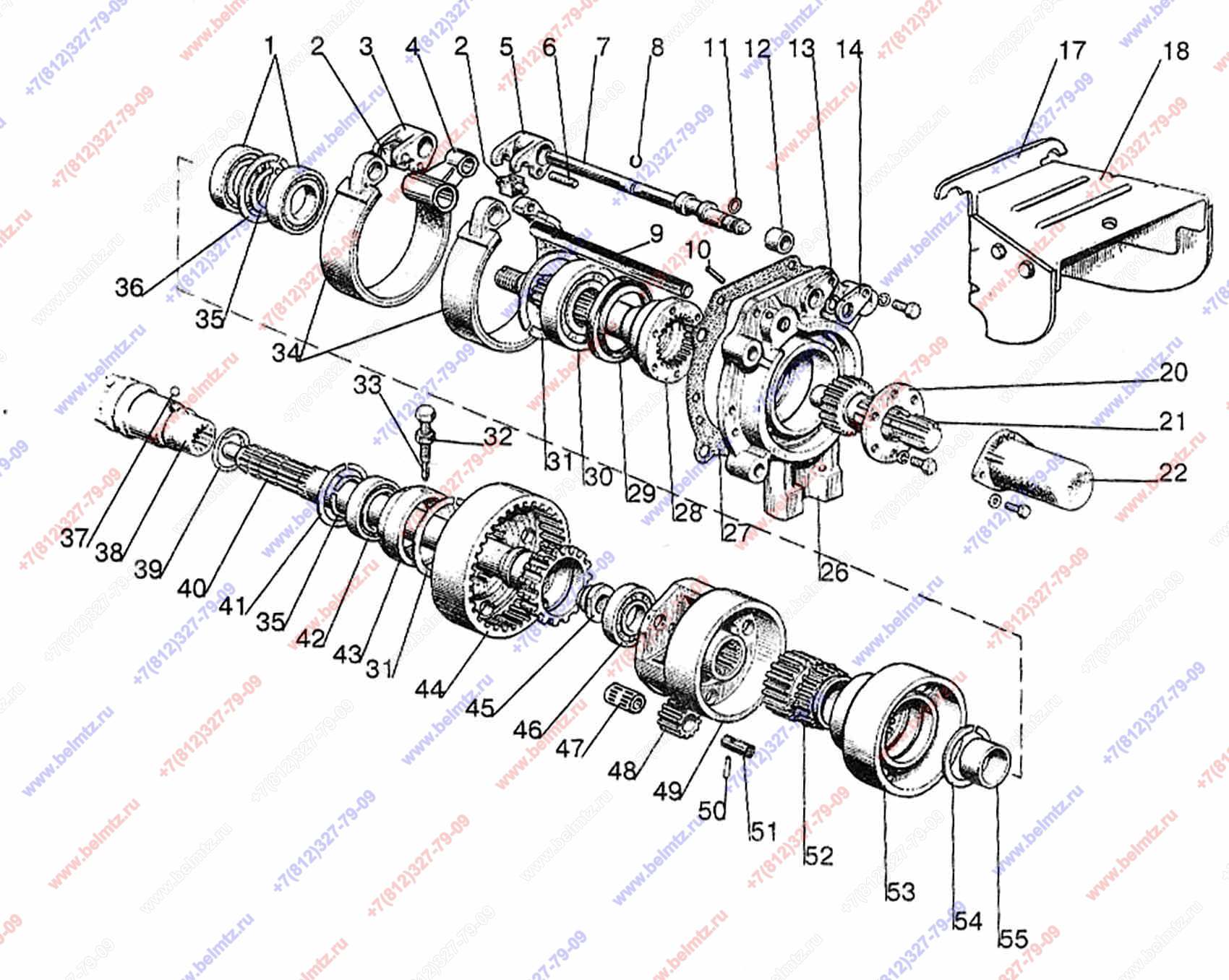

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 80-4202010. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4202040 Стакан с подшипником
50-4202040
1
5
(41- 43)
0
50-4202045 Муфта переключения привода заднего ВОМ
50-4202045
1
(п.37-39)
0
50-4202120 Лента с рычагом (40мм)
50-4202120
2
8
(2, 3, 34)
0
70-4202060 Водило
70-4202060
1
1
(п.49 и пр.)
0
80-4202015-А Вал ВОМ сборный с 8шл. хвостовиком
80-4202015-А
1
(п.20, 21, 28)
0
80-4202020-А Крышка (8шл) рабочая и тормозная лента одинаковые (40мм)
80-4202020-А
1
(1-16, 20, 21. 25-31, 34-37, 46-56)
0
80-4202020-А-01 Крышка (6шл) рабочая и тормозная лента одинаковые (40мм)
80-4202020-А-01
1
(1-16, 20, 21. 25-31, 34-37, 46-56)
0
Ремкомплект МТЗ-80 для ремонта заднего моста прокладок КН-4023
КН-4023
1
9
1
Подшипник 209 (6209) радиальный шариковый 45*85*19мм 0,404кг
209
2
7
2
50-4202078 Палец
50-4202078
2
5
3
50-4202074 Рычаг
50-4202074
1
4
50-4202058 Кронштейн
50-4202058
1
5
5
85-4202074 Рычаг
85-4202074
1
6
Штифт ШЦК 8x36
ШЦК 8x36
2
7
80-4202076 Вал
80-4202076
1
8
54.38.619 Кольцо стопорное
54.38.619
1
9
70-4202072-Б Ось (идут без отверстия под штифт, сверлится после запрессовки по месту)
70-4202072-Б
1
10
Штифт А.8х20.65Г ГОСТ 14229-91
А.8х20.65Г ГОСТ 14229-91
1
11
Кольцо 013,6х2,5 (014-018-25-2-2)
014-018-25-2-2
1
18
12
80-4202082 Втулка
80-4202082
1
13
Кольцо ГОСТ 13940-86 С18 наружное
С18 ГОСТ 13940-86
1
14
85-4202079 Пластина
85-4202079
1
17
80-4202091 Кожух
80-4202091
1
18
80-4202092 Крышка
80-4202092
1
20
80-4202081-А Пластина
80-4202081-А
1
4
21
80-4202019-Б Хвостовик (8 шлиц)
80-4202019-Б
1
7
21
80-4202019-Б-01 Хвостовик (6 шлиц)
80-4202019-Б-01
1
4
21
80-4202019-Б-02 Хвостовик (21 шлиц)
80-4202019-Б-02
1
4
22
50-4202065-А Колпак
50-4202065-А
1
26
80-4202042-Б Крышка
80-4202042-Б
1
27
50-4202092-А Прокладка ВОМ
50-4202092-А
1
6
28
80-4202017-Б Вал
80-4202017-Б
1
2
29
Манжета армированная 80х105 (2.2-80х105-1)
2.2-80х105-1
1
30
Подшипник 60310(6310 Z) радиальн.шариковый закрытый с одной стороны метал.шайбой 50*110*27мм 1.075кг
60310
1
7
30
Подшипник 80310 (6310 ZZ)
80310
1
31
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
1
11
32
Гайка М12х1,25 ГОСТ 5915-70
М12x1,25-6Н.6.019 ГОСТ 5915-70
1
1 110
33
50-4202068 Винт установочный
50-4202068
1
3
34
70-4202100 Лента (44 мм) на более старых тракторах по 2шт.(две одинаковые)
70-4202100
2
3
35
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
12
36
Кольцо ГОСТ 13941-86 С85 внутреннее
С85 ГОСТ 13941-86
1
37
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
38
50-4202046-Б Муфта переключения (см.50-4202045)
50-4202046-Б
1
39
А61.03.002 Кольцо
А61.03.002
1
2
40
70-4202044-Б Вал коронной шестерни планетарного механизма заднего ВОМ
70-4202044-Б
1
2
41
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
42
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
43
50-4202066-А Стакан без подшипника (см. 50-4202040)
50-4202066-А
1
44
70-4202043 Шестерня коронная
70-4202043
1
1
45
70-4202083-А Гайка
70-4202083-А
1
19
46
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
8
47
Подшипник 3КК20х26х34Е радиальный роликовый с игольчатыми роликами, двухрядный 0,023кг
3КК20х26х34Е
3
14
48
70-4202024 Сателлит
70-4202024
3
49
70-4202065 Водило (см. 70-4202060)
70-4202065
1
50
70-4202431 Штифт пружинный 4х30.65Г
70-4202431
3
10
51
70-4202026 Ось сателлита
70-4202026
3
52
70-4202032 Шестерня солнечная
70-4202032
1
2
53
85-4202033 Барабан
85-4202033
1
54
Кольцо ГОСТ 13940-86 2С68
2С68 ГОСТ 13940-86
1
55
1221-4202077 Втулка
1221-4202077
1
