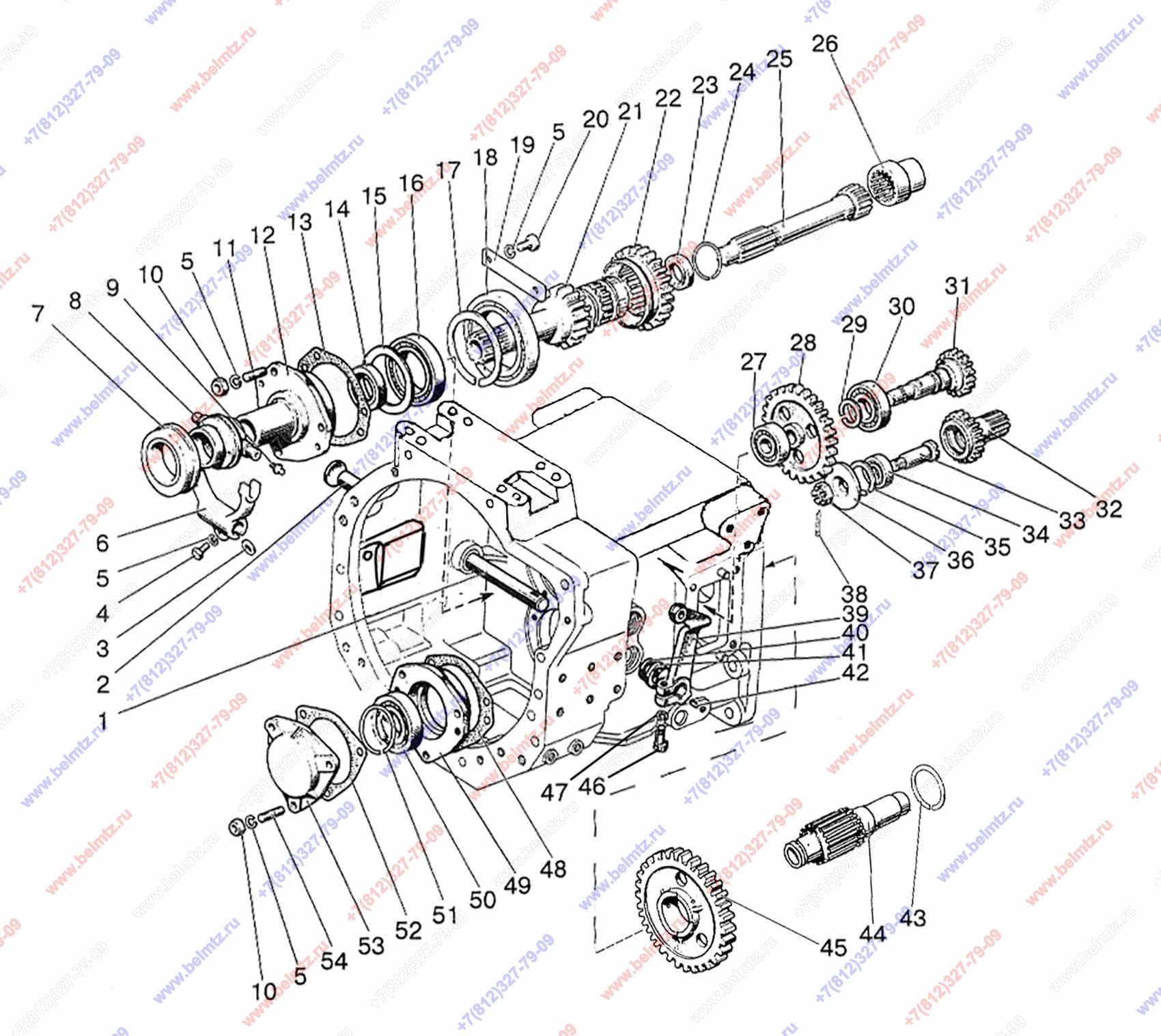

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 1522-1600010-А. МТЗ-1522

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1522-1600010-А Корпус сцепления в сб.
1522-1600010-А
1
0
1522-1601015 Корпус сцепления (без отверстия под валик управления переключения скорости ВОМ)
1522-1601015
1
1
0
1522-1601050 Вал в сборе
1522-1601050
1
(1522-1601055, 16, 21, 23, 24)
0
1522-1601055 Шестерня
1522-1601055
1
1
(17, 18, 22)
0
50-1601180-А Отводка с подшипником
50-1601180-А
1
15
(7-9)
0
80-1601030-01 Кронштейн отводки в сб
80-1601030-01
1
5
(12, 14)
0
80-1601070 Вал-шестерня
80-1601070
1
(29-31)
0
80-1601180 Шестерня в сб
80-1601180
1
2
(32-37)
0
Ремкомплект МТЗ-1221 корпуса сцепления КН-7243
КН-7243
1
4
1
85-1601215 Вал вилок вкл.
85-1601215
1
2
2
50-1601022 Заглушка
50-1601022
1
3
50-1601218 Шпонка
50-1601218
1
3
4
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
1
5
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
10
6
85-1601203 Вилка
85-1601203
1
1
7
Подшипник 986714К1С23 выжимной шариковый радиально-упорный 70*105*21/21,5мм 0,422кг
986714КС17
1
19
8
50-1601185-А Отводка
50-1601185-А
1
9
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
1
10
Гайка М10 ГОСТ 5916-70
М10-6Н.6.019 ГОСТ 5916-70
6
11
Шпилька М10х3р/6gх25
М10х25
3
12
85-1601172 Кронштейн отводки
85-1601172
1
1
13
80-1601173 Прокладка см.набор КН-7243
80-1601173
1
14
240-1002055 Манжета 2.1-50х70-4
240-1002055
1
23
14
Манжета армированная 50х70 (2.2-50х70-1)
2.2-50х70-1
1
25
15
80-1601319 Шайба
80-1601319
1
1
16
Подшипник 12115 (6-12115) Роликовый радиальный 75*115*20мм 0,64кг
12115
1
5
17
Кольцо ГОСТ 13943-86 С105 внутреннее
С105 ГОСТ 13943-86
1
18
Подшипник 1000921 (5-1000921) Шариковый радиальный 105*158*23.02 мм
5-1000921
1
2
19
80-1601318 Планка
80-1601318
1
20
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
2
21
1522-1601026 Вал
1522-1601026
1
22
1522-1601027 Шестерня
1522-1601027
1
1
23
Манжета армированная 38х58 (2.2-38х58-1) двухбортовая ГОСТ 8752-79
2.2-38х58-1
1
24
Кольцо ГОСТ 13940-86 2С75
2С75 ГОСТ 13940-86
1
25
80-1601113-01 Вал
80-1601113-01
1
26
80С-1601061 Втулка
80С-1601061
1
3
27
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
1
9
28
80-1601357 Шестерня d-157,4*34мм z-32 под вал-шестерню 80-1601071
80-1601357
1
3
29
Кольцо ГОСТ 13940-86 С35 наружное
С35 ГОСТ 13940-86
1
49
30
Подшипник 207 (6207) радиальный шариковый 35*72*17мм 0,284кг
207
1
4
31
80-1601071 Вал-шестерня под шестерню 80-1601357
80-1601071
1
32
80-1601182 Шестерня
80-1601182
1
2
33
80-1601181 Ось
80-1601181
1
1
34
Подшипник 204 (6204) радиальный шариковый 20*47*14 мм 0,108кг
204
1
4
35
Кольцо ГОСТ 13941-86 С47 внутреннее
С47 ГОСТ 13941-86
1
36
80-1601356 Шайба упорная
80-1601356
1
37
70-3003032 Гайка М18х1,5
70-3003032
1
13
38
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
39
1522-1601219 Рычаг
1522-1601219
1
40
80-4608024 Кольцо резиновое
80-4608024
1
41
36-1601016 Корпус пылеотражателя
36-1601016
1
9
42
Шпонка 6,0х11 ГОСТ 8795-68 сегментная
6х11
1
43
Кольцо ГОСТ 13940-86 2С60
2С60 ГОСТ13940-86
1
19
44
1522-1601021 Вал привода ВОМ
1522-1601021
1
45
1522-1601088 Шестерня привода ВОМ
1522-1601088
1
46
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
1
47
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
5
48
80-1601091 Прокладка см.набор КН-7243
80-1601091
1
49
1522-1601041 Стакан
1522-1601041
1
50
Подшипник 102210KM
102210KM
1
8
51
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
13
52
80-1601092 Прокладка см.набор КН-7243
80-1601092
1
53
1522-1601089 Крышка
1522-1601089
1
1
54
Шпилька М10x35
М10x3р/6gx35 ГОСТ 22034-76
1
