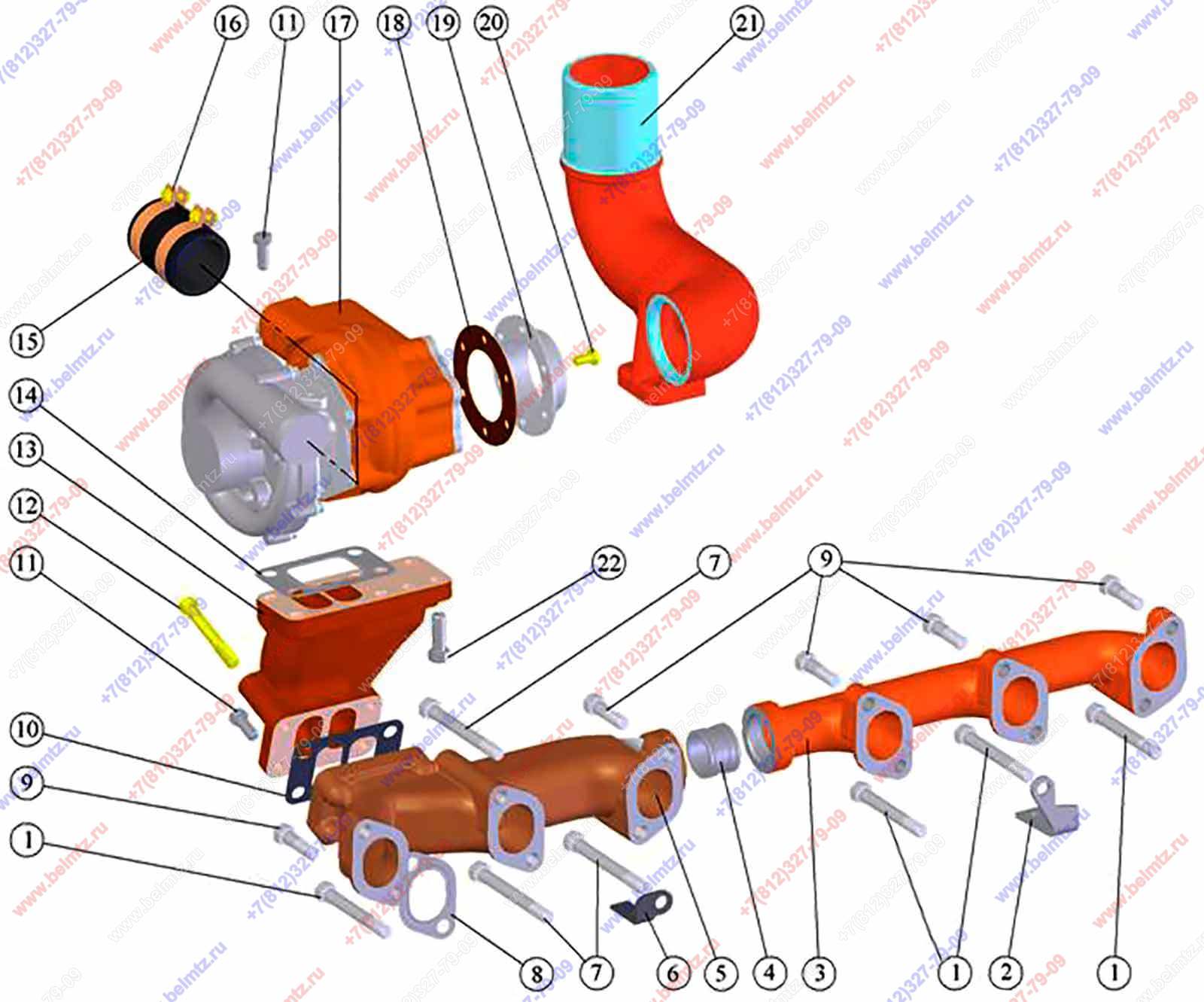

  • Группа 10. Механизмы дизеля. Подгруппа 1008. Газопровод дизеля. Д-260.1 Д-260.2 с ТКР-7

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Комплект установочных прокладок ТКР-7
К-т прокладок ТКР-7
1
0
Ремкомплект Д-260 прокладок двигателя (полный) (прокл.ГБЦ с герметиком + прокл.ЭКРАН) КН-5409
КН-5409
1
5
0
Ремкомплект Д-260 прокладок двигателя ГОСТ (полный паронит) (прокл. ГБЦ с ГЕРМ.) МТЗ-1221 КН-5415
КН-5415
1
1
260-1008048-02 Болт
260-1008048-02
4
2
70-3407164 Кронштейн
70-3407164
1
3
260-1008022 Коллектор задний
260-1008022
1
2
4
260-1008023 Компенсатор
260-1008023
1
5
5
260-1008021 Коллектор выпускной
260-1008021
1
2
6
245-1002327-Б Планка
245-1002327-Б
1
7
260-1008048-04 Болт
260-1008048-04
3
8
260-1008007-А Прокладка
260-1008007-А
6
34
9
260-1008048 Болт
260-1008048
5
10
260-1008026 Прокладка
260-1008026
1
9
11
245-1008024 Болт
245-1008024
6
4
12
260-1008027 Болт крепления коллектора
260-1008027
2
3
13
260-1008025 Переходник
260-1008025
1
14
245-1008016 Прокладка турбокомпрессора
245-1008016
1
20
14
245-1008016-А Прокладка турбокомпрессора
245-1008016-А
1
1
15
Рукав-деталь 50-61-75-0,2(2)
50-61-75-0,2(2)
1
16
Хомут 50-70
50-70
2
34
17
ТКР 7-00.01 Турбокомпрессор Д-260.1(С), Д-260.2(С): К3000, МТЗ 1523, Амкодор
ТКР 7-00.01
1
18
260-1008043 Прокладка
260-1008043
1
6
19
260-1008041-А Фланец ТКР (для ТКР-7) снят с пр-ва смотри 260-1008051
260-1008041-А
1
19
260-1008051 Фланец ТКР (для турбокомпрессора ТКР-7)
260-1008051
1
1
20
260-1008042 Болт
260-1008042
6
21
260-1008062 Переходник глушителя(труба выхлопная)
260-1008062
1
3
22
245-1008023-А Болт
245-1008023-А
4
20
