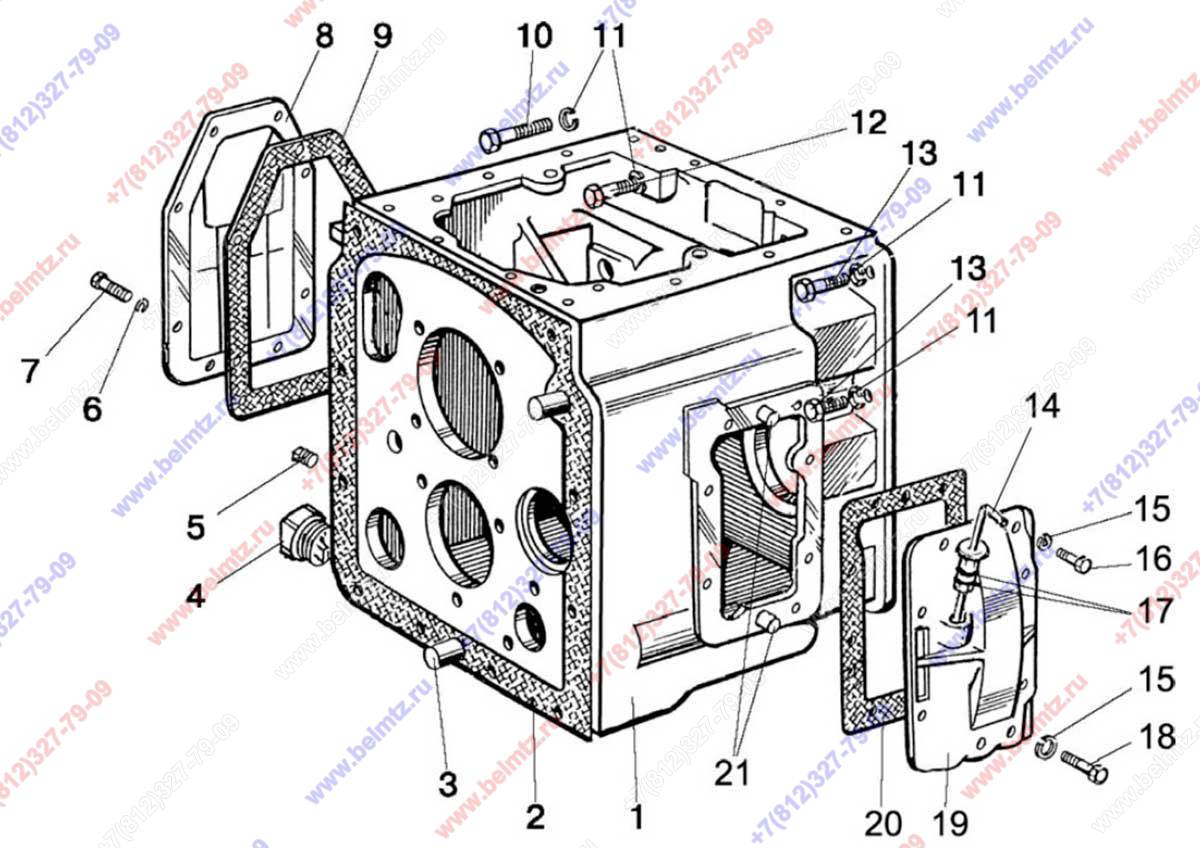

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 70-1700010-06. Корпус коробки передач. МТЗ-80.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1700010-06 КПП механич/мех.пониж.редуктор/без огр.скорости/без привода ГХУ/без привода ПВМ/с центр вкл
70-1700010-06
1
0
70-1700010-Б1 КПП механич/мех.пониж.редуктор/без огр.скорости/с приводом ГХУ/без привода ПВМ/с бок вкл
70-1700010-Б1
1
0
70-1701410 Масломер
70-1701410
1
4
(п14, 17)
0
Ремкомплект МТЗ-1221 прокладок КПП (паронит 1,0мм) КН-7236-01
КН-7236-01
1
10
0
Ремкомплект МТЗ-80 прокладок КПП КН-4200
КН-4200
1
0
Ремкомплект МТЗ-80 прокладок КПП КН-4200-01 (паронит 1мм)
КН-4200-01
1
0
Ремкомплект МТЗ-82 прокладок КОРПУСА СЦЕПЛЕНИЯ (паронит 1,0 мм) КН-4026-01
КН-4026-01
1
3
0
Ремкомплект МТЗ-82 прокладок Корпуса сцепления КН-4026
КН-4026
1
1
50-1701025-А Корпус коробки передач
50-1701025-А
1
2
50-1701026 Прокладка
50-1701026
1
3
50-4605027 Штифт
50-4605027
2
4
70-1701300 Пробка магнитная 1 1/4"
70-1701300
1
5
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
6
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
8
7
Болт М10-6gх35 ГОСТ 7796-
М10-6gх35.88.35.019 ГОСТ 7796-
8
8
50-1701458 Крышка правая
50-1701458
1
9
50-1701459 Прокладка
50-1701459
1
10
Болт М16-6gх100 ГОСТ 7796-70
М16-6gх100.88.35.019 ГОСТ 779
2
11
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
11
12
Болт М16-6gх60 ГОСТ 7796-70
М16-6gх60.88.35.019 ГОСТ 779
2
13
Болт М16-6gх55 ГОСТ 7796-70
М16-6gх55.88.35.019 ГОСТ 779
7
14
70-1701415-А Масломер
70-1701415-А
1
15
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
7
16
Болт М12-6gх45 ГОСТ 7796-
М12-6gх45.88.35.019 ГОСТ 7796-
2
17
Кольцо 010,60х2,5 (011-015-25-2-4)
011-015-25-2-4
2
37
18
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
5
19
70-1701454-А2 Крышка левая
70-1701454-А2
1
20
50-1701456-А Прокладка
50-1701456-А
1
21
Штифт Д01-015 установочный
Д01-015
2
