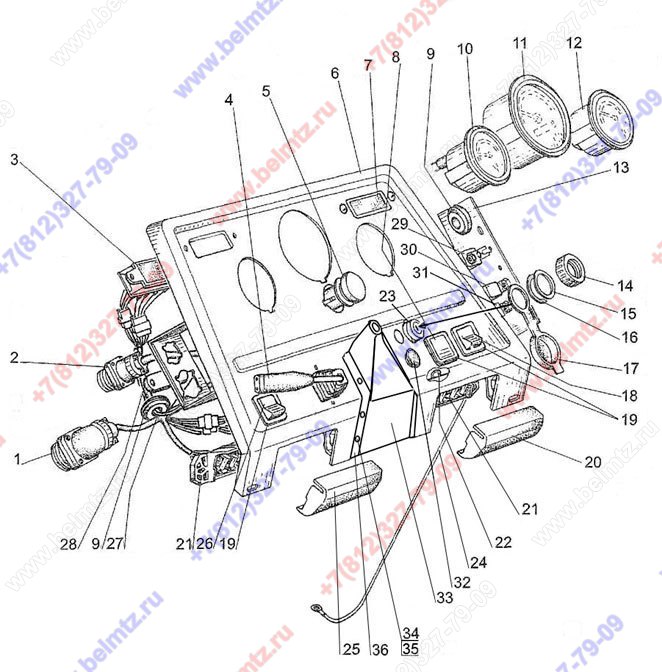

- Группа 38. Щиток приборов. Подгруппа 3723, 3724, 3747, 3805. Реле, приборы (для тракторов, выпущенных до 01.2011). МТЗ-320
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
320-3724390 Жгут
320-3724390
1
2
320-3724510-Б Жгут
320-3724510-Б
1
6
600-3805020-Б-01 Панель приборная
600-3805020-Б-01
1
10
Указатель давления воздуха ЭИ8009М-11
ЭИ8009М-11
1
11
Индикатор комбинированный КД8050 (снят с производства)
КД8050
1
13
600-3747010-Б Планка
600-3747010-Б
1
14
80-3805014 Гайка
80-3805014
1
15
220-3805019 Шайба
220-3805019
1
16
822-3805013-01 Табличка
822-3805013-01
1
17
220-3710012 Чехол
220-3710012
1
19
80-3801021 Гнездо выключателя
80-3801021
3
20
600-3722005-01 Крышка
600-3722005-01
1
21
Блок предохранителей
ПР120
2
24
50-3724082 Провод
50-3724082
1
25
600-3722005 Крышка
600-3722005
1
27
320-3724240 Жгут
320-3724240
1
28
Панель соединительная двухконтактная
Р14-3723
1
33
320-3805045 Чехол
320-3805045
1
34
70-6700106 Бонка
70-6700106
8
35
70-6700107 Клин
70-6700107
8
36
320-3805018 Накладка
320-3805018
1
