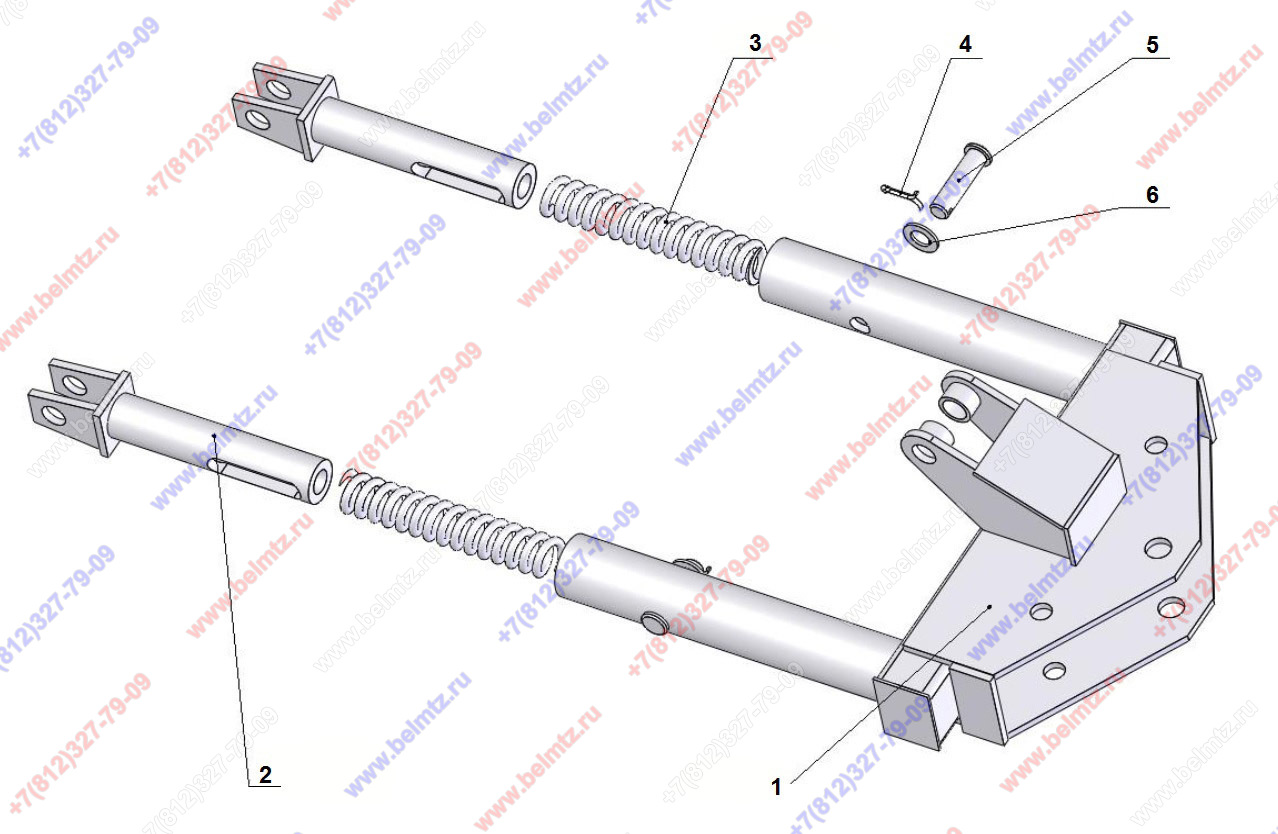

  • Рис.3 Рама прицепная МКО 1,8.13.000

Используется в Каталогах

Отвал МКО-4

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
МКО 1,8.13.100 Рама
МКО 1,8.13.100
1
2
КО454-2,0.02.020 Труба опорная
КО454-2,0.02.020
2
3
МКО 1,8.01.615 Пружина
МКО 1,8.01.615
2
4
4
Шплинт 5,0х40 ГОСТ 397-79
5,0х40 ГОСТ 397-79
2
5
МКО 1,8.01.612 Ось
МКО 1,8.01.612
2
6
ГОСТ 11371-78 Шайба плоская р-р 20
Шайба 20 ГОСТ 11371-7
2
