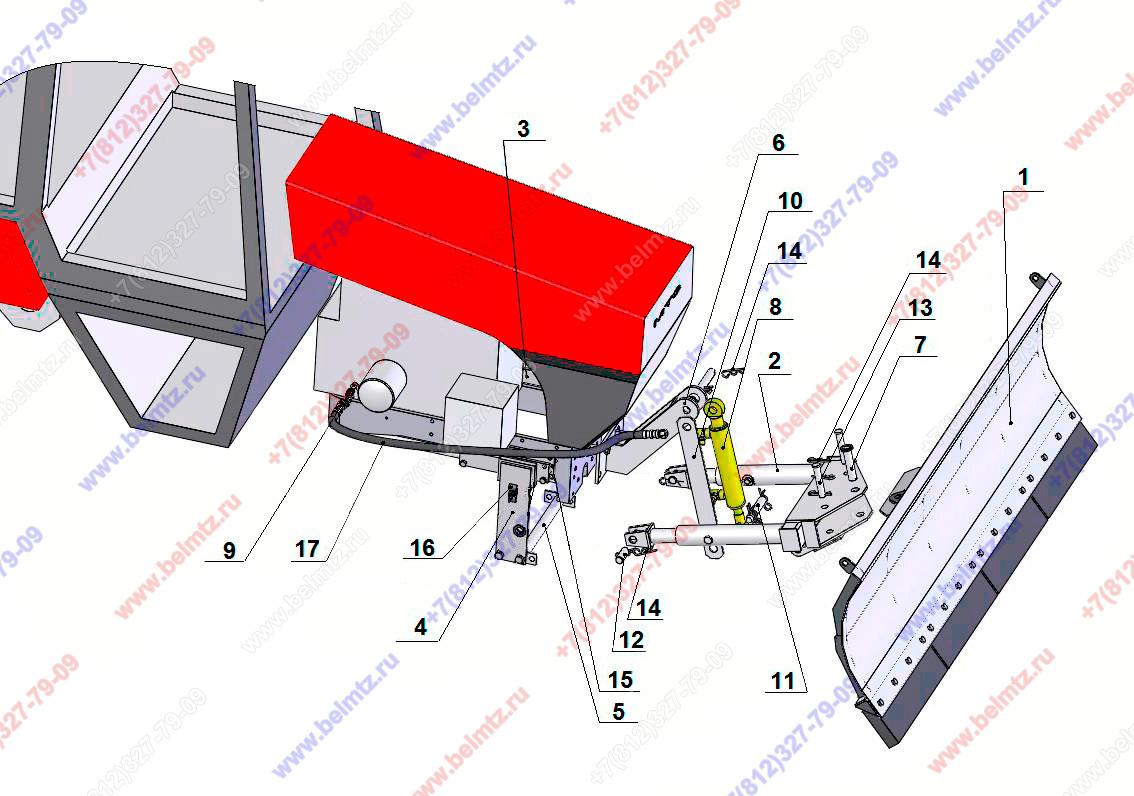

Отвал МКО-4

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
МКО 2,0.02.000 Отвал в сборе
МКО 2,0.02.000
1
2
МКО 1,8.13.000 Рама прицепная
МКО 1,8.13.000
1
3
КО320-1,8.15.000 Панель левая
КО320-1,8.15.000
1
4
КО320-1,8.15.000-01 Панель правая
КО320-1,8.15.000-01
1
5
КО320-1,8.16.000 Балка распорная
КО320-1,8.16.000
1
6
КО320-1,8.17.000 Кронштейн
КО320-1,8.17.000
1
7
МКО 1,8.04.000 Ось
МКО 1,8.04.000
1
8
КО320-1,8.20.000 Гидроцилиндр подъема ножа
КО320-1,8.20.000
1
8
ЦГ 50.25.200.000 (435) гидроцилиндр подъема отвала (САЛЬСК) МТЗ-320
ГЦ 50.25.200.000 (435)
1
8
ЦГ-50.30х200.22 гидроцилиндр подъема отвала (САЛЬСК) МТЗ-320
ЦГ-50.30х200.22
1
9
П-320.10.000 Переходник
П-320.10.000
2
10
КО454-2,0.00.403-01 Стопор
КО454-2,0.00.403-01
1
11
КО454-2,0.00.601 Ось
КО454-2,0.00.601
2
12
КУН 02.604 Палец
КУН 02.604
2
13
МКО 1,8.00.605 Ось
МКО 1,8.00.605
2
14
А61.07.001 Шплинт пружинный
А61.07.001
15
14
КУН 00.623Б Шплинт пружинный
КУН 00.623Б
15
27
15
КО320-1,8.15.401К Накладка
КО320-1,8.15.401К
2
16
КУН 01.425 Планка
КУН 01.425
1
17
РВД Г24 М20х1.5 L-1400мм Н.036.83.110 Ф12,5х2 L-1435
РВДг.24L-1,4м
2
4
