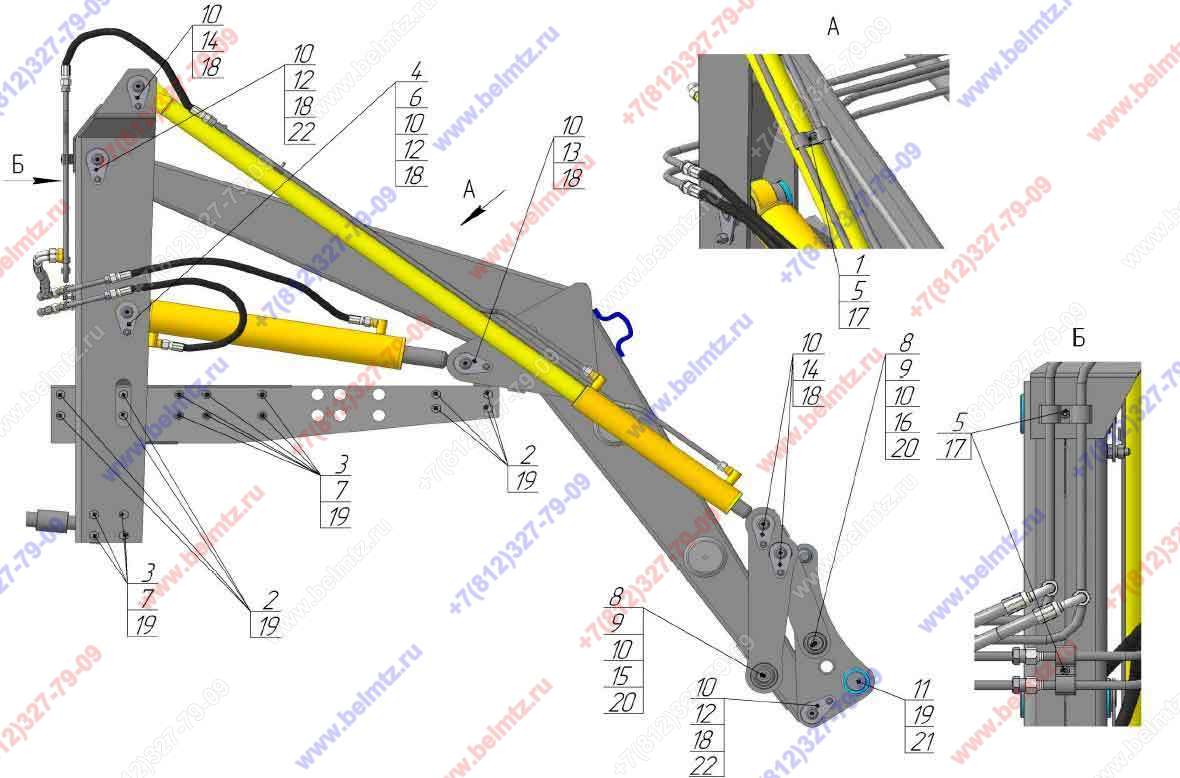

  • Рис.3 Крепеж, пальцы, втулки, масленки.ПФН-0,38

Используется в Каталогах

Погрузчик ПФН-0,38

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
ГОСТ 7805-70 Болт М 8х25
БолтМ8х25
2
2
ГОСТ 7805-70 Болт М16х30
БолтМ16х30
16
3
ГОСТ 7805-70 Болт М16х40
БолтМ16х40
20
4
ПФН-0,38 ПФН-100.00.006 Втулка распорная
ПФН-100.00.006
4
5
ГОСТ 5915-70 Гайка М 8 кл. пр. 6
ГайкаМ8
7
6
ГОСТ 5915-70 Гайка М12
ГайкаМ12
14
7
ГОСТ 5915-70 Гайка М16
Гайка М16
20
8
ПФН-0,38 ПФН-100.00.005 Гайка М39х1,5
ПФН-100.00.005
8
9
Кольцо ГОСТ 13943-86 А40 внутреннее
А40 ГОСТ13943-86
4
10
Пресс-маслёнка М10х1 прямая
М10х1
18
11
ПФН-0,38 ПФН-100.00.010 Палец
ПФН-100.00.010
2
12
ПФН-0,38 ПФН-100.20.000 Палец
ПФН-100.20.000
6
12
ПФН-0,38 ПФН-100.32.000-01М СБ Палец
ПФН-100.32.000-01М СБ
6
2
13
ПФН-0,38 ПФН-100.20.000-01 Палец
ПФН-100.20.000-01
2
14
ПФН-0,38 ПФН-100.20.000-02 Палец
ПФН-100.20.000-02
6
14
ПФН-0,38 ПФН-100.32.000М СБ Палец
ПФН-100.32.000М СБ
2
15
ПФН-0,38 ПФН-100.30.000 Палец
ПФН-100.30.000
2
16
ПФН-0,38 ПФН-100.30.000 -01М СБ Палец
ПФН-100.30.000-01М СБ
2
3
16
ПФН-0,38 ПФН-100.30.000-01 Палец
ПФН-100.30.000-01
2
17
Шайба пружинная ГОСТ 6402-70 р-р 8
Шайба 8 ГОСТ 6402-70
7
18
Шайба пружинная ГОСТ 6402-70 р-р 12
Шайба12 ГОСТ 6402-70
14
19
Шайба пружинная ГОСТ 6402-70 р-р 16
Шайба16 ГОСТ 6402-70
38
184
20
ПФН-0,38 ПФН-100.00.007 Шайба
ПФН-100.00.007
4
21
ПФН-0,38 ПФН-100.00.011 Шайба
ПФН-100.00.011
2
22
ЭБП-11 Втулка DX 40х44х20
DX 40х44х20
8
4
