Замена топливного насоса высокого давления MOTORPAL РР6M10P1f-3491 или ЯЗДА 363.1111005-40.01 на двигателе Д-260.1-467 трактора МТЗ-1523 на топливный насос высокого давления 632.1111007-20 Ногинского завода топливной аппаратуры.

В связи с тем, что спрос на топливные насосы высокого давления 32 группы производства Ногинского завода топливной аппаратуры не высок, а Минский моторный завод их на свои двигатели Д-260 не ставит, НЗТА временно их производство приостановил. Тем не менее, как замена дорогих насосов MOTORPAL, эти насосы были очень удобны, в т. ч. из-за наличия недорогих запасных частей.

Порядок замены ТНВД MOTORPAL на ТНВД НЗТА:

Работу по переустановке насосов производить на очищенном от пыли и грязи и тщательно вымытом двигателе.

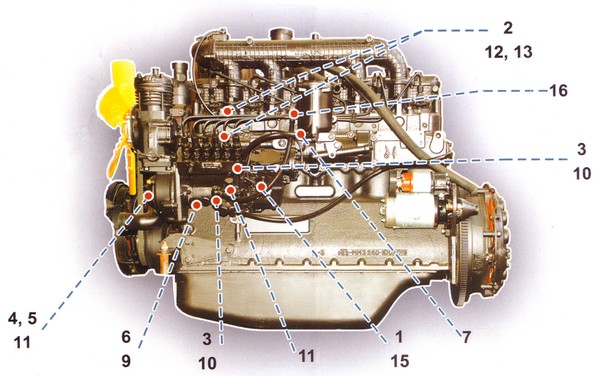

Замена топливного насоса высокого давления (схема)

  • Отсоединить от рычагов регулятора тяги управления насосом–аналогом.
  • Отсоединить топливопроводы высокого давления от штуцеров насоса–аналога и освободить топливопроводы от зажимов.
  • Отсоединить топливопроводы низкого давления от насоса-аналога, фильтра тонкой очистки и трубку подвода воздуха к пневмокорректору.
  • Снять крышку люка со стороны шестерни привода топливного насоса.
  • Отвернуть три гайки крепления шестерни привода к фланцу топливного насоса-аналога.
  • Отвернуть болты крепления фланца топливного насоса с двигателем и снять топливный насос
  • На отдельных модификациях двигателей для обеспечения размещения пневмокорректора ТНВД и кронштейна крепления фильтра тонкой очистки допускается доработка.
  • Установить ТНВД 632.1111007-20 на двигатель Д-260.1, введя шпильки фланца привода в шестерню.
  • Закрепить насос болтами крепления к двигателю.
  • Подсоединить топливопроводы низкого давления к топливному насосу, сохранив прежнюю систему подвода и отвода топлива.
  • Прокачать систему топливоподачи ручным насосом и отрегулировать угол начала подачи топлива на двигателе, руководствуясь техническим описанием и инструкцией по эксплуатации Д-260 ОАО «ММЗ». (Угол начала подачи топлива для насоса 632.1111007-20 составляет 14…16град). Зафиксировать три гайки фланца привода.
  • Установить трубки высокого давления, не отсоединяя от форсунок. При установке, трубки подогнуть по месту.
  • Во избежание поломок трубок высокого давления от вибрации двигателя закрепить их зажимами.
  • Подсоединить трубку подвода воздуха к противодымному корректору.
  • Подсоединить тяги управления регулятором, отрегулировав их по длине, и обеспечив полный ход рычага управления ТНВД.
  • Залить через пробку на крышке регулятора 250 мл моторного масла и запустить двигатель.
Двигатели ОАО "ММЗ" Трактор Обозначение топливного насоса
НЗТА Моторпал ЯЗДА
Д-260.1-467 МТЗ-1523 632.1111007-20 РР6М10Р1f-3491 363.1111005-40.01
Д-260.2-480 МТЗ-1221.2 632.1111007-22 РР6М10Р1f-3492 363.1111005-40.02
Д-260.2-530 МТЗ-1221.2 632.1111007-22 РР6М10Р1f-3492 363.1111005-40.02
Д-260.4S2-656 МТЗ-2022.3 632.1111007-34 PP6M10P1i-3707 363.1111005-40.04Т
Д-260.9S2-643 МТЗ-1822.3 632.1111007-39 PP6M10P1i-3708 363.1111005-40.09Т
