Отводка с подшипником

       Занимаясь техническим обслуживанием и ремонтом тракторов марки «Беларус», мы столкнулись с проблемой низкого срока службы отводки с подшипником 50-1601180-А, входящих в подгруппу сцепления.

       По регламенту технического обслуживания необходимо каждые 250 часов работы проводить смазку подшипника отводки с помощью шприцевания консистентой смазки ЛИТОЛ -24 (ГОСТ 21150-87).

       Анализируя причины, влияющие на снижение срока службы изделия, нами было обнаружено, что качество сборки отводок с подшипником на заводе изготовителе не обеспечивает возможность заполнения подшипника необходимым для нормальной работы количеством смазки с помощью нагнетательного шприца.

       Проверкой было установлено, что из партии 17 шт. отводок с подшипником, полученных с Бобруйского завода тракторных деталей и агрегатов, только 6 шт. обеспечивали подшипники полностью (фото 1) до выдавливания смазочного материала из подшипника по всему внешнему периметру подшипника (фото 2). У остальных отводок подшипника смазка в подшипник не поступала и выдавливалась через обойму, в которую запрессовывался подшипник, (фото 3).

       В процессе разборки подшипников, не обеспечивающих смазку, выявился типовой дефект сборки и/или изготовления: не обеспечивалась плотная посадка подшипника в обойме отводки. Выполнение более плотной посадки позволило обеспечить нормальное поступление смазки в подшипник.

       Рекомендации для специалистов производящих замену вышедшей из строя отводки с подшипником.

1. До установки в изделие проверить качество отводки на обеспечение смазки с помощью шприца-нагнетателя.

2. Если отводка не обеспечивает качественной смазки, произвести выпрессовку подшипника из отводки, с соблюдением всех мер предосторожности, проверить состояние каналов смазки отводки и подшипника, обеспечить их совмещение и запрессовать подшипник в отводку.

3. Если нормальная работа отводки не восстановилась ( в части смазки подшипника). то отводку с подшипником необходимо заменить.

4. Смазку подшипника рекомендуем производить смазкой «Энергия -3000- Профилактическая»

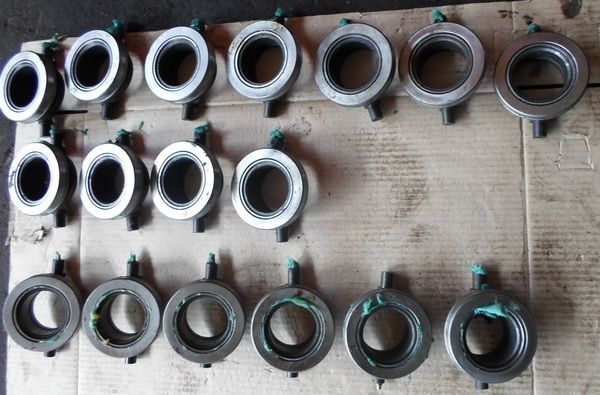

Отводка с подшипником. Фото 1

Фото 1

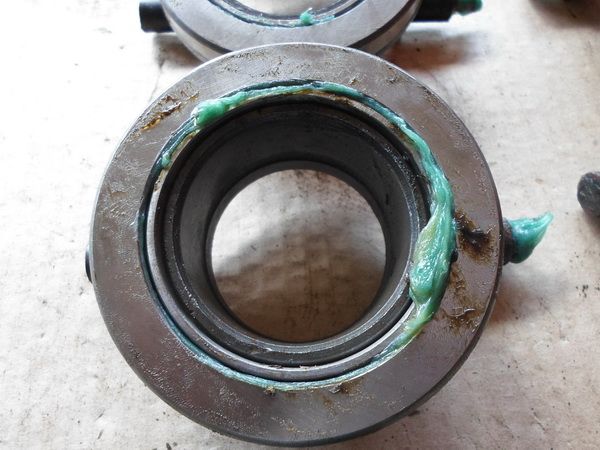

Отводка с подшипником. Фото 2



Фото 2

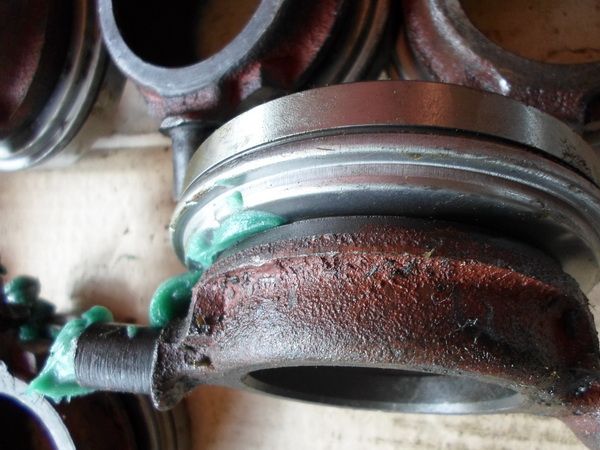

Отводка с подшипником. Фото 3

Фото 3
